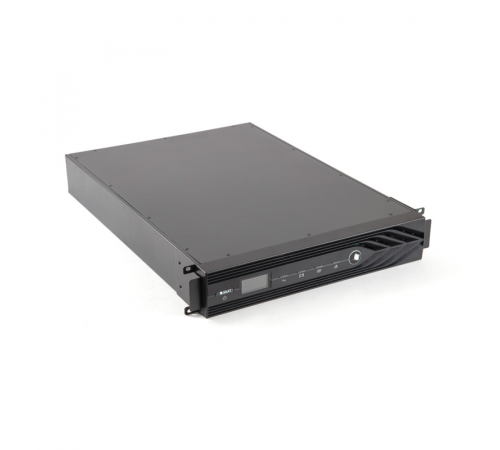

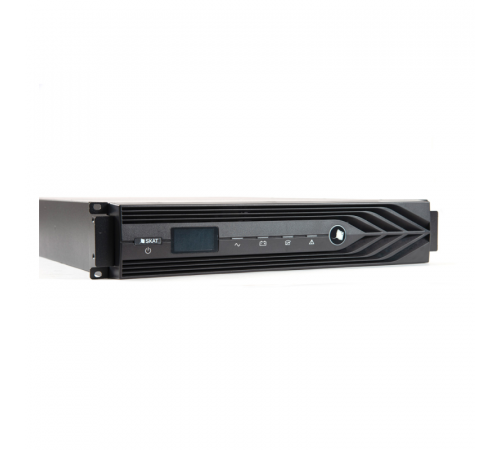

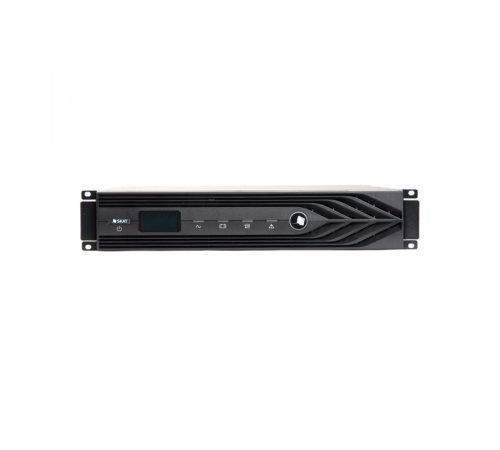

Описание Bastion SKAT-UPS 6000 RACK исп. P

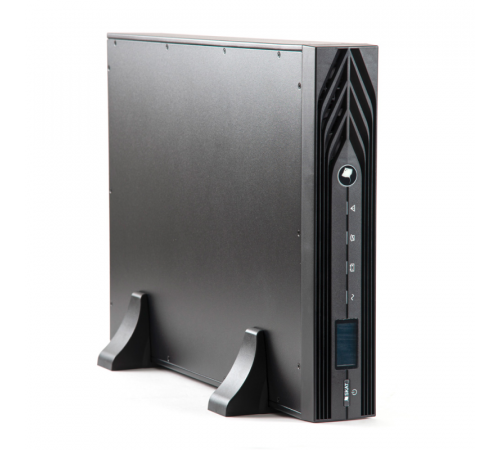

Bastion SKAT-UPS 6000 RACK исп. P 220 В, 6 кВА (5,4 кВт) On-Line, синусоидальная форма выходного напряжения, длительный резерв, световая и звуковая индикация режимов работы, ЖК-дисплей, необходимое количество АКБ для работы –16 шт., горячая замена АКБ, холодный старт, минимальная требуемая ёмкость 40 Ач. Ток заряда АКБ — 6 А, режим «ECO», функция удаленного аварийного отключения выходного напряжения (EPO), стабилизация выходной частоты 50 Гц при входной 45—55 Гц, Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модуля CX 504. Каскадирование до 4-х источников для увеличения мощности (масштабирование) Настольная установка и установка в 19" шкаф (высота 3U). Уникальный ИБП для длительного резерва всего объекта. Время автономной работы зависит только от ёмкости АКБ.
Обеспечить бесперебойную работу систем безопасности на особо важных объектах одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т. д. Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания Bastion SKAT-UPS 6000 RACK исп. P. Основные преимущества перед обычными источниками питания — высокая мощность: до 6000 ВА и возможность обеспечения длительного резерва системы — зависит исключительно от ёмкости АКБ.
Bastion SKAT-UPS 6000 RACK исп. P предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети. Он выполнен по технологии On-Line (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим, и наоборот.
Возможность подключения SNMP-модуля CX-504
Таблица примерного времени резерва, час
| Ёмкость АКБ, Ач | Нагрузка, ВА | Нагрузка, ВА | Нагрузка, ВА |
| 3000 | 5000 | 6000 | |
| 16х40 | 1 ч 15 мин | 30 мин | 25 мин |
| 16х65 | 2 ч 15 мин | 1 ч | 35 мин |
| 16х100 | 4 ч 30 мин | 2 ч | 1 ч 20 мин |
| 16х120 | 5 ч 30 мин | 2 ч 30 мин | 2 ч |
| 16х150 | 7 ч | 4 ч | 3 ч |
| 16х200 | 9 ч | 5 ч 30 мин | 4 ч 30 мин |
| 16х250 | 12 ч | 7 ч | 6 ч |
Особенности Bastion SKAT-UPS 6000 RACK исп. P
- стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 6 кВА;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- подавление импульсов высоковольтных и высокочастотных помех;
- стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений;
- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- длительный автономный режим: при максимальной нагрузке и непрерывном режиме работы - около 2 часов (при использовании батареи из 16 АКБ ёмкостью 80 Ач);
- возможность горячей замены АКБ;
- наличие шаблонов Zabbix для настройки систем мониторинга (v5.x, v6.x).

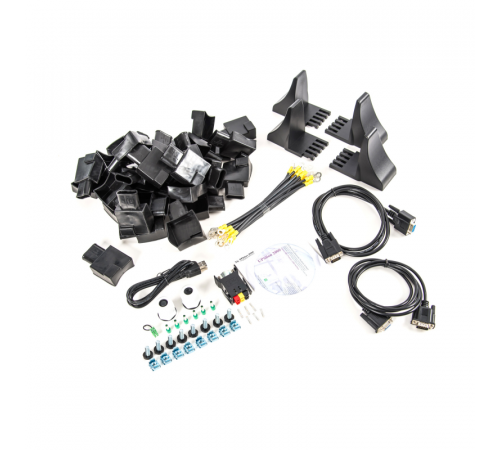

Комплект поставки
| ИБП | 1 шт. |
| Кабель RS-232 | 2 шт. |
| Кабель АКБ | 1 шт. |
| Разъем для подключения контакта EPO | 1 шт. |
| Разъем для подключения АКБ | 1 шт. |
| Кабельный ввод | 2 шт. |
| Наконечник трубчатый | 6 шт. |
| Комплект крепежа FPFC (2919) | 1 шт. |
| Документация | 1 шт. |
Технические характеристики
| Номинальное однофазное входное напряжение (Uном), В | 220 |
| Диапазон входного напряжения без перехода на питание от АКБ, В | при 100% нагрузке: 175…286 при 50% нагрузке: 120…286 |
| Номинальная частота входного напряжения (авто- определение), Гц | 50 / 60 |
| Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 40…70 |
| Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном | -45%…+25% |
| Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном | ±10％ |
| Входной коэффициент мощности, не менее | 0,99 |
| Коэффициент нелинейных искажений тока на входе (THDi) при входном коэффициенте нелинейных искажений напряжения (THDv) не более 1% | 100% линейная нагрузка: ≤3% 100% нелинейная нагрузка: ≤5% |
| Номинальная выходная мощность | Полная, ВА: 6 000* |
| Активная (PF 0,9), Вт | 5400* |
| Активная (PF 1,0), Вт | 6 000* |
| Номинальное однофазное выходное напряжение, В | 220 |
| Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±1% |
| Частота выходного напряжения, режим «РЕЗЕРВ» (питание от АКБ), Гц | 50/60±0,1% |
| Скорость синхронизации частоты, Гц/с | 1 |
| Форма выходного напряжения | синусоидальная |
| Коэффициент нелинейных искажений выходного напряжения (КИ/THDv), %, не более | линейная нагрузка:2 нелинейная нагрузка:5 |
| КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ»: 92 |
| Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 |
| Перегрузочные способности (выходной коэффициент мощности PF 0,9) | 105% …110%: через 1 час 110% …125%: через 10 мин 125% …150%: через 1 мин ≥150%: 200 мс |
| Перегрузочные способности (выходной коэффициент мощности PF 1,0) | 105% …110%: через 10 мин 110% … 130%: через 1 мин ≥130%: 200 мс |
| Динамическая характеристика (нестабильность выходного напряжения при скачкообразном изменении величины нагрузки от 0 до 100% и от 100% до 0) | 5% |
| Постоянная составляющая тока, мВ, не более | 500 |
| Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более 0 в режим «РЕЗЕРВ», мс, не более 0 |
| Мощность, потребляемая от сети при 100% нагрузке, не более, ВА | 6500 |
| Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более | 620 |
| Тип АКБ: | герметичные клапанно-регулируемые свинцово-кислотные необслуживаемые (VRLA), номинальным напряжением 12 В ** |
| Емкость АБ, Ач | 80** |
| Количество АКБ, шт. | 16** |
| Ток заряда АКБ, А, не более | 10 |
| Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 183 |
| Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 170 |
| Акустический шум на расстоянии 1м, дБ, не более | 55 |
| Максимальное входное напряжение 1 час., В, не более | 320 |
| Средняя наработка на отказ: | 250000 часов; 1+1 400 000 часов |
| Среднее время восстановления: | 30 минут |
| Сопротивление изоляции: | > 2 МОм (500 В постоянного тока) |
| Напряжение изоляции: | 2820 В пост. тока, <3,5 мА, 1 мин. |
| Диапазон рабочих температур, °С | 0…+40 |
| Относительная влажность воздуха (без конденсации), %, не более | 95 |
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 |
| Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м | 1500*** |
| Размеры ШхГхВ, не более, мм | 440х700х88(2U) |
| Размеры в упаковке | 560х800х210 |
| Масса, НЕТТО (БРУТТО), кг, не более | 17,4 (20,8) |
| Гарантия | 5 лет |
