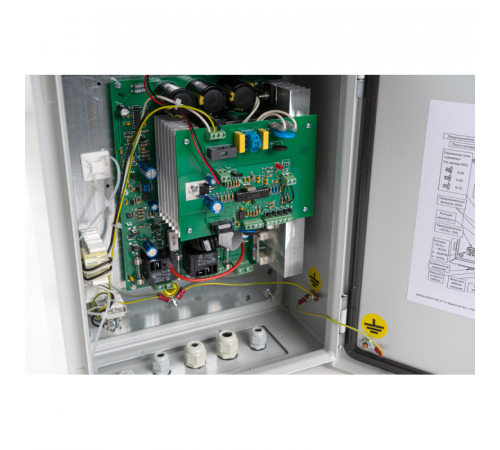

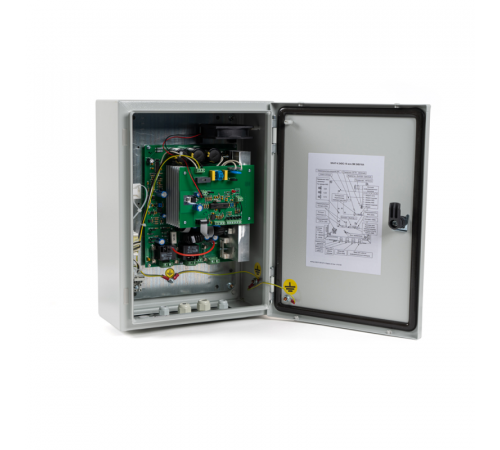

Bastion SKAT-V.24/48DC-18 ИСП.5М Уличный источник бесперебойного питания

Описание Bastion SKAT-V.24/48DC-18 исп.5М

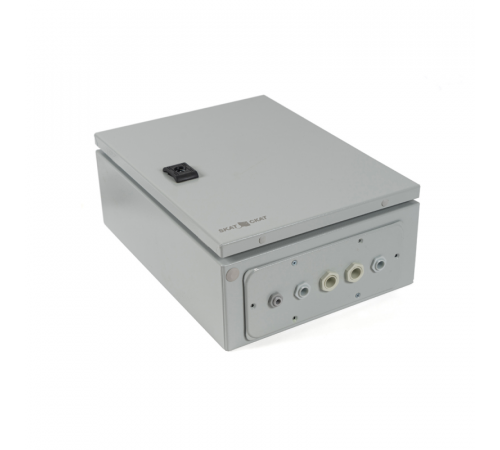

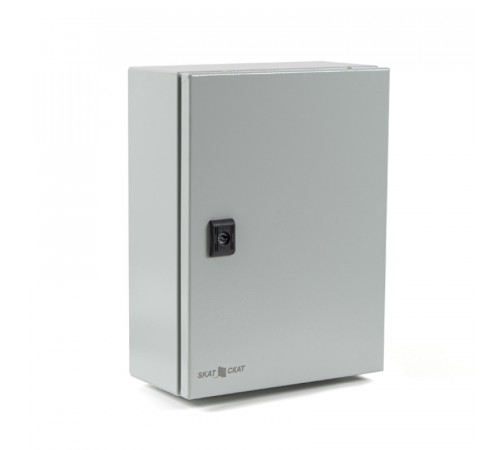

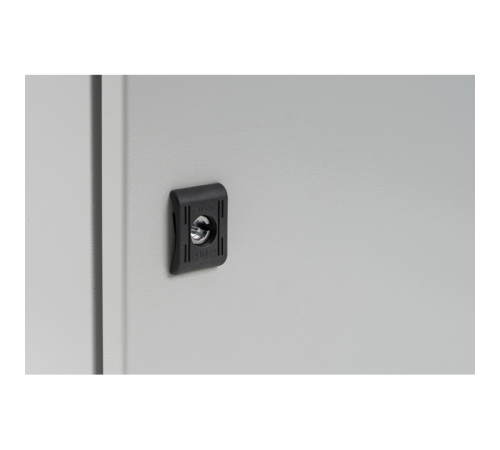

Bastion SKAT-V.24/48DC-18 исп.5М 24/48 В, 18 А, уличное исполнение, класс защиты IP65, металлический корпус, регулируемый ток заряда АКБ, термокомпенсация тока заряда АКБ. АКБ — внешние, 2 шт. от 17 до 250 Ач. Рекомендуется применение термостатов. 5 информационных выходов о состоянии источника. Электронная защита от перегрева, КЗ выхода и АКБ. Кнопка отключения нагрузки. Диапазон входного напряжения — 170...250 В. Рабочий температурный диапазон — от - 40°С до + 50°С. Мембранный кабельный ввод, замки на дверце.

Уличный источник бесперебойного питания SKAT-V.24/48DC-18 исп.5M предназначен для питания нагрузок с номинальным напряжением питания 24 В и 48 В постоянного тока и заряда внешней аккумуляторной батареи ёмкостью от 17 до 250 Ач (далее по  тексту — АКБ) постоянным током до номинального напряжения 27,5 В (при температуре окружающей среды 25 °C). Максимальная суммарная мощность нагрузок, включая заряд АКБ — 480 Вт.

ИБП  SKAT-V.24/48DC-18 исп.5M имеет герметичное исполнение и рассчитан на круглосуточный режим работы на открытом воздухе и в помещениях с неблагоприятными условиями эксплуатации (повышенным уровнем влажности и пыли) при температуре окружающей среды от -40 °C до +50 °C и относительной влажности до 100% (при 25 °C).

Особенности Bastion SKAT-V.24/48DC-18 исп.5М

• питание нагрузок стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п.2 и п.3 таблицы и суммарной мощностью нагрузок 480 Вт (включая заряд АКБ);
• заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.4 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.9 таблицы;
• ограничение тока заряда АКБ (п.9 таблицы) и возможность выбора одного из трёх значений тока ограничения;
• температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.5 таблицы (при применении термодатчика АКБ, входящего в комплект поставки);
• автоматический переход в режим резервного питания нагрузок от АКБ постоянным напряжением согласно п.2 таблицы при отключении электрической сети (режим «РЕЗЕРВ»);
• электронная защита от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения;
• защита от короткого замыкания в нагрузке посредством плавкого предохранителя;
• защита от короткого замыкания клемм АКБ;
• защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
• контроль наличия внешней АКБ;
• защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.11 таблицы;
• защита от аварийного повышения выходного напряжения путём автоматического отключения изделия;
• светодиодная индикация режима работы изделия светодиодными индикаторами «СЕТЬ» и «ВЫХОД»;
• защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;
• возможность восстановления работоспособности изделия при подключении исправной и заряжённой до напряжения не менее 23 В АКБ и отсутствии напряжения питающей сети («холодный запуск»);
• возможность подключения внешнего контакта (тумблера) «ВЫХОД» для оперативного включения/отключения нагрузок;
• формирование выходных информационных сигналов в формате «открытый коллектор», далее по тексту – «ОК», для внешних устройств автоматики или цепей индикации;
• полная пыле- и влагозащита при неблагоприятных условиях эксплуатации.

* Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки).
** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
*** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ, не рекомендуется использовать аккумуляторные батареи, ёмкостью менее, чем указанно в таблице 2.
**** При максимальной нагрузке уровень выходного напряжения падает не более чем на 5%.

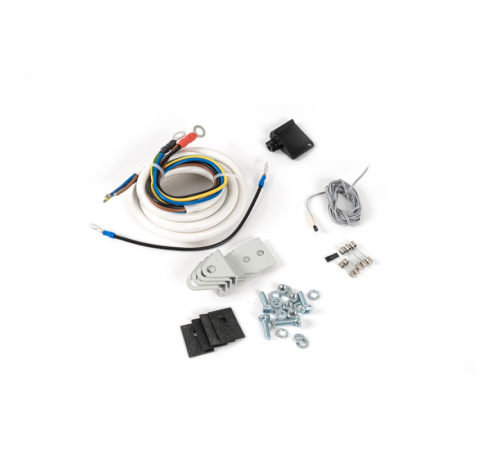

Комплект поставки
