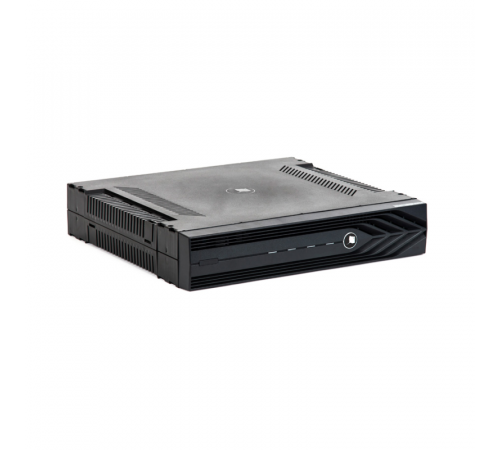

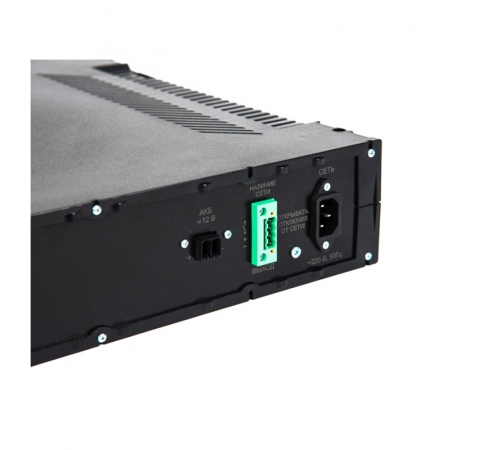

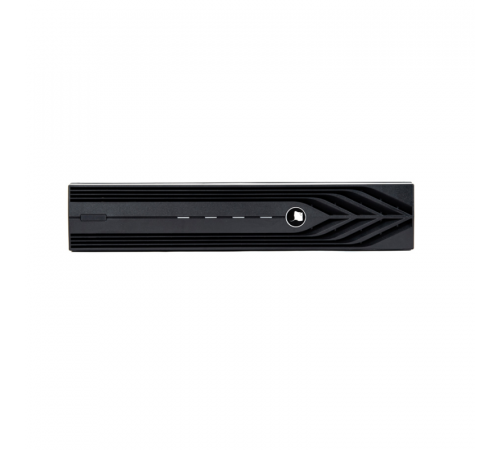

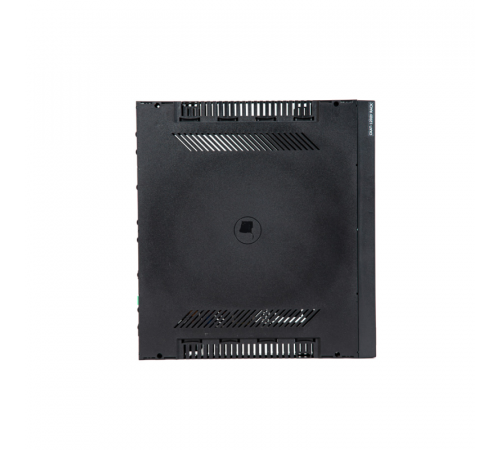

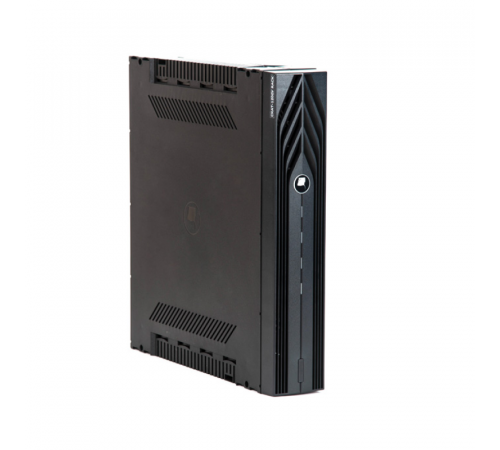

Bastion SKAT-V.24DC-18 RACK источник вторичного электропитания резервированный SKAT-V.24DC-18 RACK (СКАТ ИБП-24/18-RACK)

Описание Bastion SKAT-V.24DC-18 RACK

Bastion SKAT-V.24DC-18 RACK предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 18 А.

Источник вторичного питания SKATBastion SKAT-V.24DC-18 RACK выполнен в корпусе высотой 2U и предназначено для установки в стойки или шкафы 19".

Особенности Bastion SKAT-V.24DC-18 RACK

• питание нагрузки стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети (режим «ОСНОВНОЙ») согласно п.2 таблицы и суммарным током потребления включая ток заряда АКБ, не более 18 А;
• заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
• ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырёх значений тока ограничения;
• температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ (входит в комплект поставки);
• автоматический переход в режим питания нагрузки от внешней АКБ постоянным напряжением согласно п.2 таблицы, с током потребления не более 18 А при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»);
• защита источника и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
• защита от короткого замыкания клемм АКБ;
• контроль наличия АКБ;
• защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
• световая индикация режима работы источника светодиодными индикаторами «СЕТЬ», АКБ», «ВЫХОД», «АВАРИЯ»;
• защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
• функция «холодный запуск», обеспечивающая восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения нажатием на кнопку «холодный запуск»;
• выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами трёх реле сигнальных выходов.

* При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В.
** Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки).
*** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
**** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в п.12 таблицы.

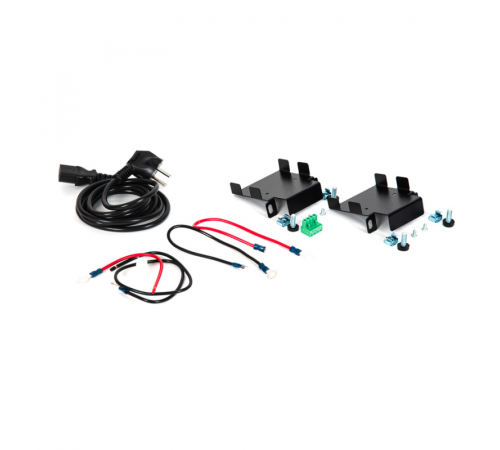

Комплект поставки
