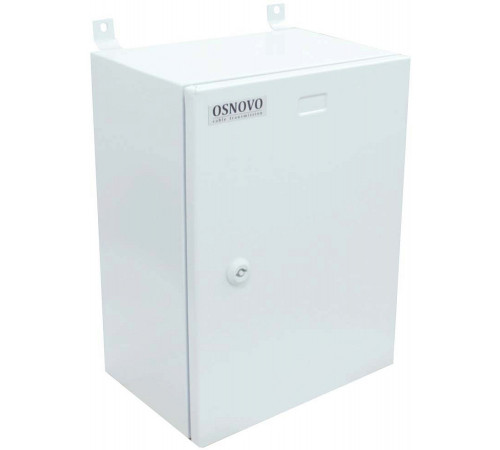

OSNOVO OS-34TB1 Уличная станция с термостабилизацией

Описание OSNOVO OS-34TB1

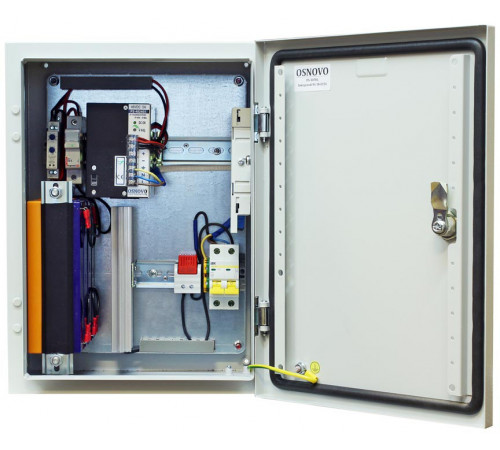

OSNOVO OS-34TB1 Станция Osnovo OS-34TB1 адаптирована к круглогодичной эксплуатации на улице: корпус соответствует стандарту защиты от пыли и влаги, рабочие температуры — –40 ºС... +50 ºС (без учета ветра), предусмотрен комплект гермовводов. Состоит из герметичного металлического бокса и комплекта оборудования:

• Оптического кросса: разъемное соединение для коммутации волоконно-оптического кабеля.
• Нагревателя (без вентилятора) для установки на DIN-рейку и нормально замкнутого термостата (отключение нагревателя при +15 ºС и выше).
• Блока питания PS-48240/I (DC 48 В, 240 Вт) для питания встраиваемого оборудования.
• Системы резервного питания термошкафа.
• Автоматического выключателя (2Р, 10 A).

Станция Osnovo OS-34TB1 адаптирована к круглогодичной эксплуатации на улице: корпус соответствует стандарту защиты от пыли и влаги, рабочие температуры — –40 ºС... +50 ºС (без учета ветра), предусмотрен комплект гермовводов. Состоит из герметичного металлического бокса и комплекта оборудования:

• Оптического кросса: разъемное соединение для коммутации волоконно-оптического кабеля.
• Нагревателя (без вентилятора) для установки на DIN-рейку и нормально замкнутого термостата (отключение нагревателя при +15 ºС и выше).
• Блока питания PS-48240/I (DC 48 В, 240 Вт) для питания встраиваемого оборудования.
• Системы резервного питания термошкафа.
• Автоматического выключателя (2Р, 10 A).

Характеристики оптического кросса:

• Модуль на два SC-порта.
• Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
• Ложемент на восемь КДЗС (два в комплекте).
• Размер — 183×113×22 мм.

Состав системы резервного питания:

• Реле контроля напряжения АКБ, 40 ~ 80 В, ток не более 10 A — защита от глубокого разряда.
• Четыре свинцово-кислотных аккумулятора 12 В емкостью 2.2 A·ч (общее напряжение — 48 В).
• Две плавкие вставки (для АКБ) 10 A, 400 В — защита от перегрузок и КЗ.
• Держатель для пластиковой вставки (для АКБ) на DIN-рейку, 20 А.

Система обогрева поддерживает внутри станции температуру в пределах от –7 ºС до +50 ºС. Питание — AC 100 ~ 240 В. Максимальная потребляемая мощность (с учетом обогрева и встроенного БП) — 340 Вт. Свободное место на верхней din-рейке под установку оборудования — 80 мм. Размер — 300×400×210 мм.

Комплект поставки

Уличная станция	1 шт.

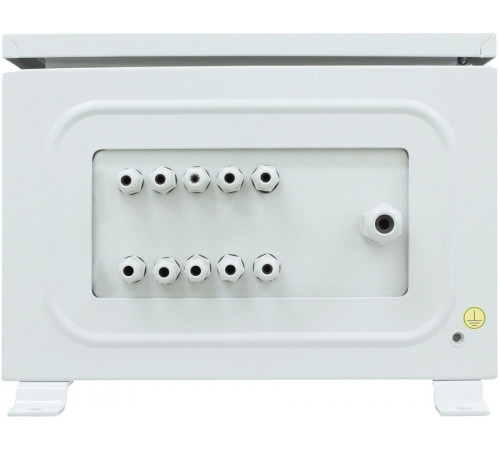

Набор гермовводов	1 шт.
Пигтейлы оптические, SM, SC/UPC	2 шт.
Комплект для защиты сварного стыка (КДЗС)	2 шт.
Ключ от монтажного шкафа	1 шт.
Документация	1 шт.
