Описание OSNOVO OS-44VB1

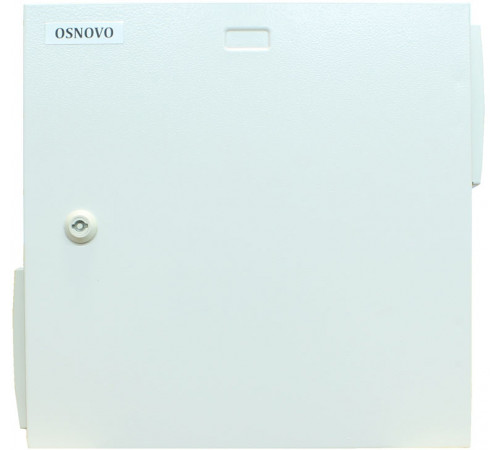

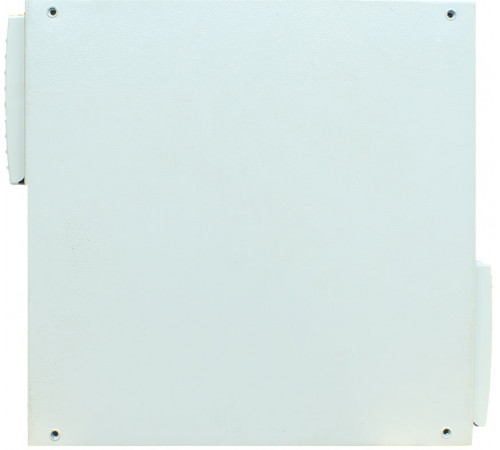

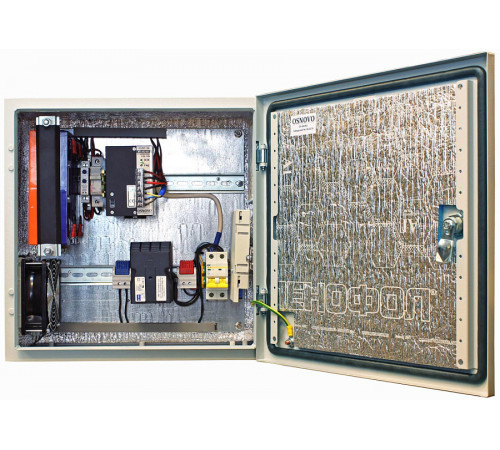

OSNOVO OS-44VB1 Станция Osnovo OS-44VB1 предназначена для защиты электрооборудования, требующего установки на улице, и состоит из герметичного бокса и комплекта дополнительного оборудования, включающего:
- Оптический кросс для коммутации оптико-волоконного кабеля с устанавливаемыми устройствами.
- Систему обогрева: конвективный обогреватель для установки на DIN-рейку, термостат (Н-З, до +15 ºС) и слой теплоизоляции внутри корпуса шкафа поддерживают внутреннюю температуру выше 0 ºС.

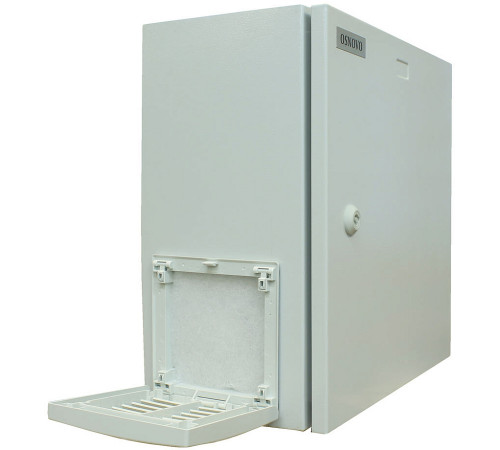

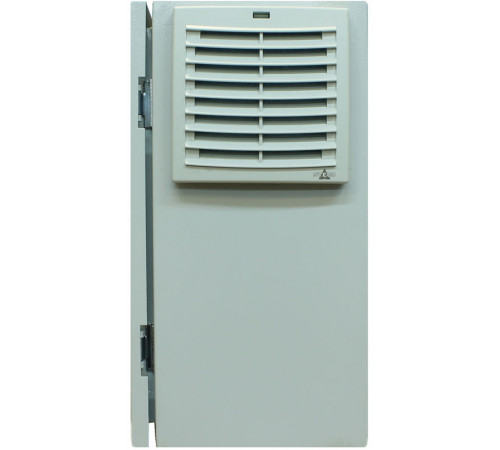

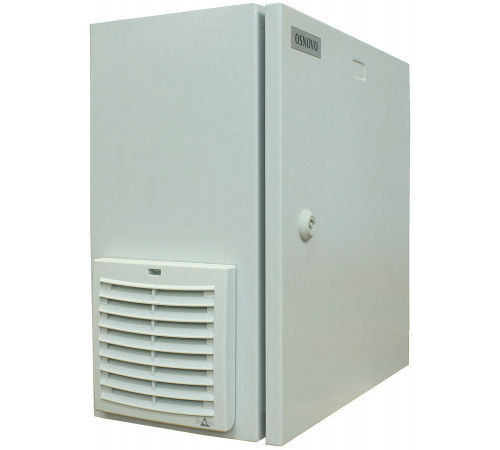

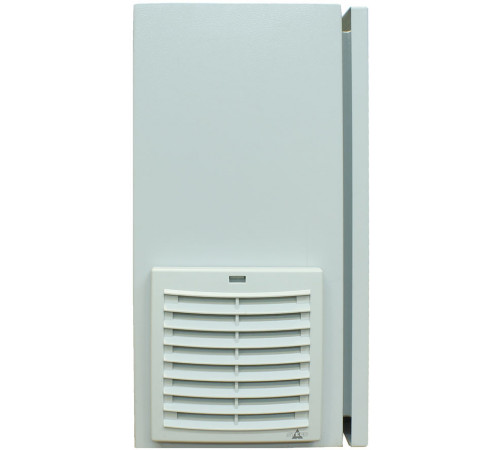

- Систему проточной вентиляции: вентилятор, срабатывающий по сигналу отдельного термостата (Н-З, от +35 ºС), и два сетчатых фильтра, установленных на притоке и вытяжке воздуха, не позволяют воздуху в шкафу нагреваться выше 50 ºС, защищают от попадания внутрь пыли. Система необходима при монтаже устройств с высоким тепловыделением.
- Блок питания промышленного класса 48 В DC, подающий питание встраиваемому оборудованию общей мощностью до 240 Вт.
- Автоматический выключатель (2Р, 10 A), обесточивающий станцию при коротком замыкании или перегрузке.
- Систему резервного питания: четыре свинцово-кислотных аккумулятора 12 В емкостью 2.2 А·ч общим напряжением 48 В, реле контроля напряжения (40–80 В, 10A) — защиту АКБ от глубокой разрядки и плавкие вставки —защиту от перегрузок и КЗ.
Характеристики оптического кросса:
- Модуль на два оптических порта SC.
- Ложемент на 8×КДЗС.
- Два одномодовых оптических пигтейла (SC 0.9 мм, 1.5 м).
- Габариты: 183×113×22 мм.

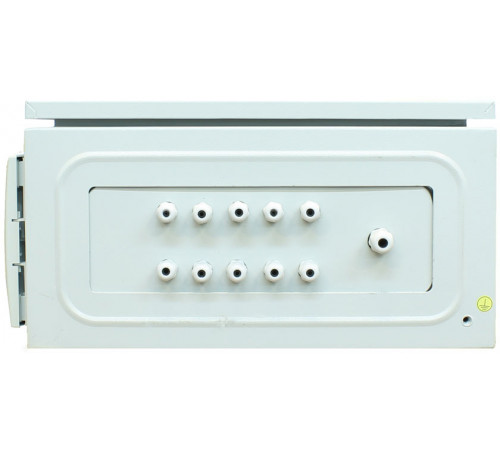

Термошкаф предназначен для круглогодичной уличной работы: корпус защищен от влаги и пыли согласно стандарту IP66, предусмотрен набор гермовводов, диапазон рабочих температур — -40 ºС... +50 ºС. Потребляемая мощность — до 440 Вт. Свободный участок на din-рейках для монтажа оборудования: верхний — 80 мм, нижний — 80 мм. Габариты — 400×400×210 мм.
Комплект поставки
| Уличная станция | 1 шт. |
| Комплект гермовводов | 1 шт. |
| Ключ от монтажного шкафа | 1 шт. |
| Пигтейлы оптические | 2 шт. |
| Комплект для защиты сварного стыка (КДЗС) | 2 шт. |
| Фильтр для системы проточной вентиляции | 2 шт. |
| Заглушка для фильтров системы проточной вентиляции | 2 шт. |
| DIN-рейка | 1 шт. |
| Шина для внутреннего монтажа | 1 шт. |
| Документация | 1 шт. |
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||
| Артикул | 12112 | |
| Назначение | уличная станция (термошкаф) | |
| Класс защиты (IP) | IP66 | |
| Класс защиты (IK) | - | |
| Материал корпуса и монтажной пластины | металл | |
| Оптический кросс |
размеры: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт |
|
| Температура внутри уличной станции | 0 ºС... +50 ºС | |
| Рабочая температура (температура окружающей среды) | -40 ºС... +50 ºС | |
| Защита от перегрузки и КЗ | автоматический выключатель 2P на 220 В, 10 A | |
| Термостабилизация | да | |
| Резервное питание (АКБ) | да | |
| Теплоизоляция | да | |
| Система проточной вентиляции | да | |
| Система тёплого пуска (предварительный прогрев) | - | |
| Дополнительно | доступное место под установку оборудования на встроенные din-рейки: верхняя – 80 мм (ширина), нижняя – 80 мм (ширина) | |
| Размеры (Ш×В×Г) | 400×400×210 мм | |
