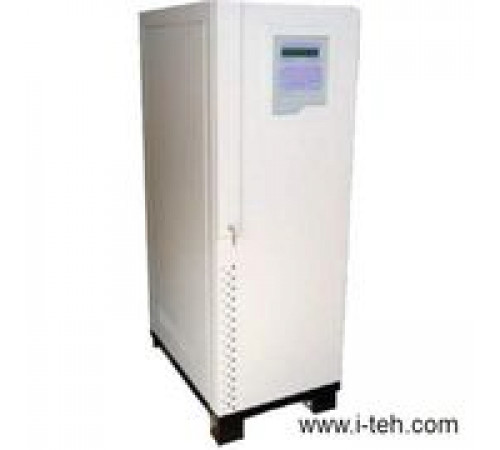

Power-Vision 3F

Источники бесперебойного питания Power-Vision 3F

• Power-Vision 3F. Источники бесперебойного питания. N-Power. 10 кВА ... 60 кВА
• Схема On-Line с двойным преобразованием напряжения и 100% гальванической развязкой вход/выход, включая цепи Bypass. Трехфазные. Единственно возможное решение для защиты нагрузки, требующей не только бесперебойного питания, но и максимальной помехозащищенности. Идеальная защита для вычислительной техники, медицинского и лабороторного оборудования, высокоточных измерительных комплексов.

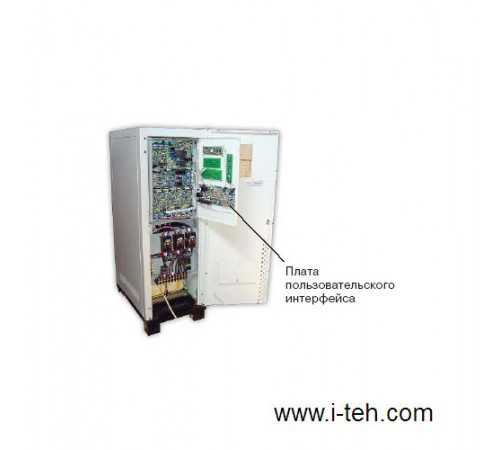

• Источники бесперебойного питания (ИБП / UPS) Power-Vision 3F построены по схеме On-Line с двойным преобразованием напряжения и выходным изолирующим трансформатором. Они отличаются полной гальванической развязкой нагрузки от входных силовых цепей, в том числе и при работе в режиме Bypass.

• Схема On-Line с двойным преобразованием напряжения.
• Полная гальваническая развязка между выходом и входом, а также выходом и резервной линией Bypass. Достигается с помощью выходного изолирующего трансформатора специальной конструкции. Повышает защищенность нагрузки от помех по нейтральному проводу и позволяет применять раздельное заземление на входе и выходе.
• Возможные варианты исполнения с любым международным стандартом по Uвх. и Uвых. (208 В, 220 В, 380 В, 400 В, 415 В, 460 В, треугольник или звезда).
• Высокая перегрузочная способность.
• Синусоидальная форма Uвых.
• Функция «холодного старта». UPS может быть включен в батарейном режиме работы без подачи Uвх.
• Возможность работы в экономичном режиме для уменьшения потребления электроэнергии при параметрах сетевого напряжения близких к идеальным.
• На передней панели ИБП — управляющая клавиатура с ЖК-дисплеем и светодиодными индикаторами.
• Возможность параллельной работы для резервирования или масштабирования.
• Удачная компоновка UPS: малая площадь занимаемой поверхности (550 мм × 800 мм) позволяет экономить полезное пространство аппаратного помещения.

• Модель 10 кВА 20 кВА 30 кВА 40 кВА 50 кВА 60 кВА
• Мощность, кВА / кВт 10 / 8 20 / 16 30 / 24 40 / 32 50 / 40 60 / 48
• Вход
• Номинальное напряжение, В: 220 В Δ, 380 В Δ, 460 В Δ, 208 В Y, 380 В Y, 400 В Y, 415 В Y
• Диапазон изменения входного напряжения, В: ±20% (без перехода на батареи)
• свыше ±20% (по специальному заказу)
• Частота, Гц 50 / 60 ±7%
• Выходной коэф. мощности 0.8
• Возможные исполнения: Δ — «треугольник»: 3 фазы без нейтрали, заземление Y — «звезда»: 3 фазы, нейтраль, заземление
• Выход
• Напряжение, В: 220 В Δ, 380 В Δ, 460 В Δ, 208 В Y, 380 В Y, 400 В Y, 415 В Y
• Точность стабилизации ±1%
• Частота, Гц: 50 / 60 ±0.1%
• Пределы измен. частоты, Гц 45 … 55 / 55 … 65
• Форма вых. напряжения: Синусоида
• Коэффициент гармонических искажений: Менее 2% (при линейной нагрузке)
• Батареи
• Тип батарей: Свинцово-кислотные необслуживаемые
• Число элементов: 29 × 12 В = 348 В
• Диапазон напряжений, В: 295 … 410
• Максимальный ток заряда, А: 5 10 15 20 25 30
• Защита
• Перегрузочная способность: до 110% — постоянно, 110–125% — 15 мин 125–150% — 10 мин, свыше 150% — 60 с
• От короткого замыкания: Выпрямитель, инвертор, линия Bypass
• Гальваническая развязка: Между входом и выходом, между входом Bypass и выходом
• Дополнительная защита: От электромагнитных помех; грозозащита; от перенапряжения
• Панель управления
• Управление: Микропроцессорное управление и контроль
• ЖК-дисплей: Алфавитно-цифровой (4 строки × 40 символов), зуммер
• Индикация, сигнализация: 43 светодиода (все основные состояния UPS)
• Управление: 6 кнопок на панели управления
• Удаленный мониторинг
• Коммуникационный порт: RS232, RS485, «сухие» контакты (8 сигналов)
• Механические параметры и окружающая среда

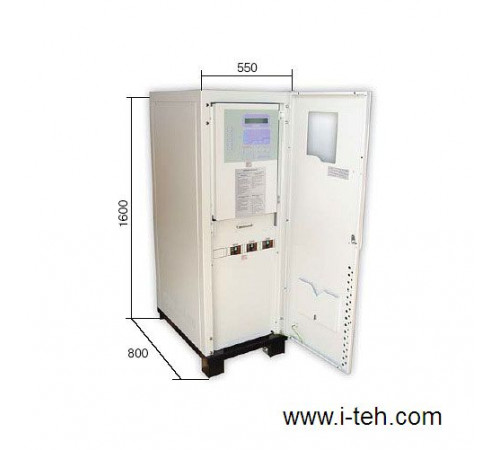

• Габариты (Ш × Г × В), мм: 550 × 800 × 1600
• Вес (без батарей), кг: 270 300 400 480 550 680
• Акустический шум, дБА: < 65 (на расстоянии 1 м)
• Рабочая температура: 0 … 40°С
• Влажность: 0 … 90% (при отсутствия конденсата)
• Высота над уровнем моря < 1500 м (без ухудшения теплообмена)
• Макс. рассеиваемая мощность, кВт: 0.65 1.3 1.9 2.6 3 3.5
