Описание Штиль BMR-192-09

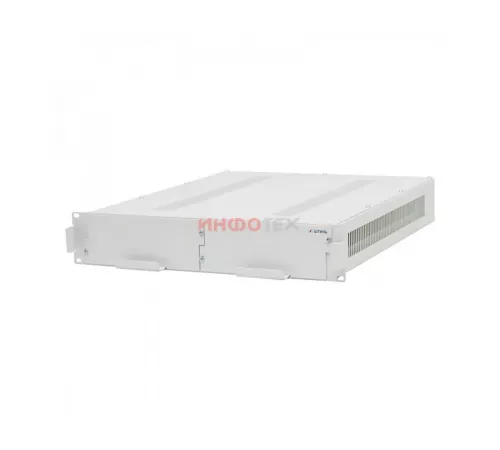

Штиль BMR-192-09 Батарейный модуль BMR-192-09 используется совместно с однофазными ИБП «Штиль» SR1106L, SR1110L и SR3110L стоечного исполнения мощностью 6 и 10 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 192 В. В нем установлено 16 аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП SR1106L, SR1110L и SR3110L в зависимости от уровня нагрузки.
| Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Время автономной работы ИБП SR1106L, мин | 90 | 40 | 25 | 17 | 12 | 10 | 8 | 7 | 6 | 5 |
| Время автономной работы ИБП SR1110L и SR3110L, мин | 50 | 23 | 12 | 10 | 7 | 5 | 2 | 0 | 0 | 0 |
Модель имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа батарейного модуля. BMR-192-09 соединяется с ИБП с помощью разъема TD50A «Андерсон».
Комплект поставки
| Батарейный модуль BMR-192-09 | 1 шт. |
| Аккумуляторные батареи 12 В, 9 Ач | 16 шт. |
| Батарейный кабель TD50A-TD50A-1-2x6 | 1 шт. |
| Батарейный кабель TD50А-T-1-2х6 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||
| Совместимость | однофазные ИБП SR1106L, SR1110L, SR3110L | |
| Тип аксессуара | батарейные модули | |
| Число фаз ИБП | 1 в 1, 3 в 1 | |
| Форм-фактор | в стойку | |
| Страна производитель | Россия | |
| Аккумуляторные батареи (АБ) | ||
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные | |
| Номинальное напряжение АБ, В | 192 | |
| Количество встроенных АБ 12В, шт. | 16 | |
| Емкость одной 12-вольтовой АБ, Ач | 9 | |
| Суммарная емкость АБ в модуле, Ач | 9 | |
| Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) | |
| Подключение | ||
| Тип разъема для подключения к ИБП | разъем TD50A | |
| Надежность и эксплуатационные характеристики | ||
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25 ) | |
| Диапазон температуры хранения, °С | от -20 до +40 | |
| Относительная влажность, % | от 0 до 95 (без конденсата) | |
| Механические характеристики | ||
| Цвет корпуса | серый | |
| Габаритные размеры ВхШхГ (без упаковки), мм | 89х483х700 | |
| Высота установки в стойку, U | 2 | |
| Масса, кг | 57 | |
| Гарантийный срок, мес | 12 | |
