Описание Штиль BMT-192-09-L

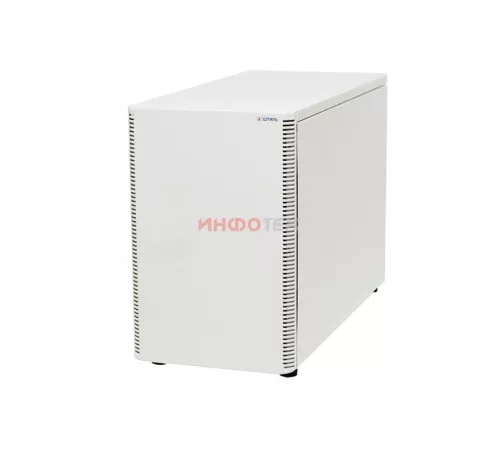

Штиль BMT-192-09-L Батарейный модуль BMT-192-09-L предназначен для совместного применения с напольными моделями однофазных ИБП серии ST-L мощностью 6-20 кВА (без встроенных АКБ). Устройство представляет собой металлический контейнер с уже предустановленными аккумуляторными батареями, которые позволяют обеспечить требуемое время автономной работы ИБП. Габаритные размеры модуля соответствуют размерам моделей источников бесперебойного питания, благодаря чему модуль может быть компактно установлен рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 192 В. В нем установлено шестнадцать аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП ST1106L, ST1110L, ST3110L, ST3115L или ST3120L в зависимости от уровня нагрузки.
| Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Время автономной работы ИБП ST1106L, мин | 120 | 45 | 25 | 20 | 15 | 12 | 10 | 8 | 7 | 5 |
| Время автономной работы ИБП ST1110L или ST3110L, мин | 50 | 23 | 12 | 10 | 7 | 5 | 2 | 0 | 0 | 0 |
| Время автономной работы ИБП ST3115L, мин | 33 | 13 | 8 | 5 | 2 | 0 | 0 | 0 | 0 | 0 |
| Время автономной работы ИБП ST3120L, мин | 23 | 10 | 5 | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Для соединения с ИБП в BMT-192-09-L предусмотрен разъем TD50A «Андерсон».
Комплект поставки
| Батарейный модуль BMT-192-09-L | 1 шт. |
| Аккумуляторные батареи 12 В, 9 Ач | 16 шт. |
| Батарейный кабель TD50А-TD50А-1-2х6 | 1 шт. |
| Батарейный кабель TD50А-T-1-2х6 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||
| Совместимость | однофазные ИБП ST1106L, ST1110L, ST3110L, ST3115L, ST3120L | |
| Тип аксессуара | батарейные модули | |
| Число фаз ИБП | 1 в 1, 3 в 1 | |
| Форм-фактор | напольный | |
| Страна производитель | Россия | |
| Аккумуляторные батареи (АБ) | ||
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные | |
| Номинальное напряжение АБ, В | 192 | |
| Количество встроенных АБ 12В, шт. | 16 | |
| Емкость одной 12-вольтовой АБ, Ач | 9 | |
| Суммарная емкость АБ в модуле, Ач | 9 | |
| Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) | |
| Подключение | ||
| Тип разъема для подключения к ИБП | TD50A | |
| Надежность и эксплуатационные характеристики | ||
| Диапазон рабочей температуры, °С | от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) | |
| Диапазон температуры хранения, °С | от -20 до +40 | |
| Относительная влажность, % | от 0 до 95 (без конденсата) | |
| Механические характеристики | ||
| Цвет корпуса | серый | |
| Габаритные размеры ВхШхГ (без упаковки), мм | 438х250х572 | |
| Масса, кг | 58 | |
| Гарантийный срок, мес | 12 | |
