Штиль ИнСтаб IS3320RT Стабилизатор напряжения

Описание Штиль ИнСтаб IS3320RT

Штиль ИнСтаб IS3320RT Инверторный стабилизатор напряжения предназначен для защиты от перепадов сетевого напряжения в сети 380 В трехфазных и однофазных потребителей суммарной мощностью до 20 кВА/16 кВт, например:

• диагностической медицинской техники;
• дорогостоящей техники в загородном доме или квартире;
• электроинструментов;
• производственного оборудования;
• серверов и другого IT-оборудования;
• торговой и банковской электротехники.

Стабилизатор разработан в России и отлично адаптирован под специфику работы российских электросетей.

Качество работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия.

IS3320RT обладает высокими техническими характеристиками за счет использования в своей работе прогрессивной технологии двойного преобразования электроэнергии, которая обеспечивает:

• мгновенный отклик на сетевые колебания (0 мс);
• коррекцию напряжения в расширенном диапазоне (155-537 В);
• высокую точность стабилизации (±2%);
• выходное напряжение идеальной синусоидальной формы;
• бесперебойное питание приборов при кратковременном отключении электричества (до 200 мс).

Стабилизатор охлаждается малошумными вентиляторами, имеющими интеллектуальный принцип действия. Уровень их шума на расстоянии 1 м от прибора составляет от 42 дБА до 64 дБА.

Установка и подключение

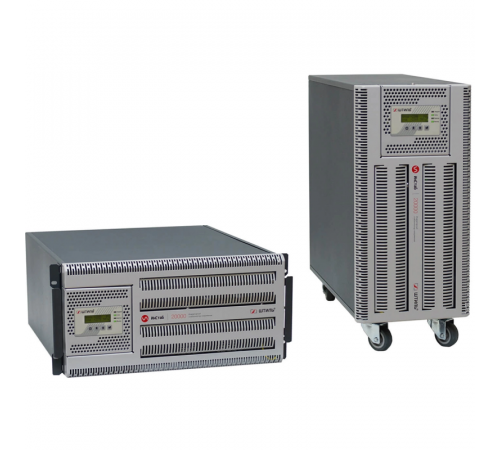

Универсальное исполнение Штиль ИнСтаб IS3320RT позволяет размещать устройство двумя вариантами:

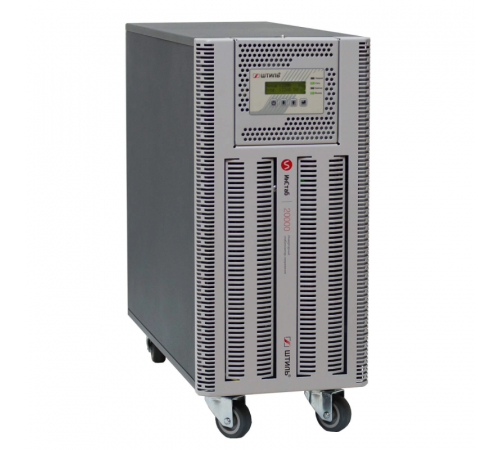

• вертикально на ровной горизонтальной поверхности;

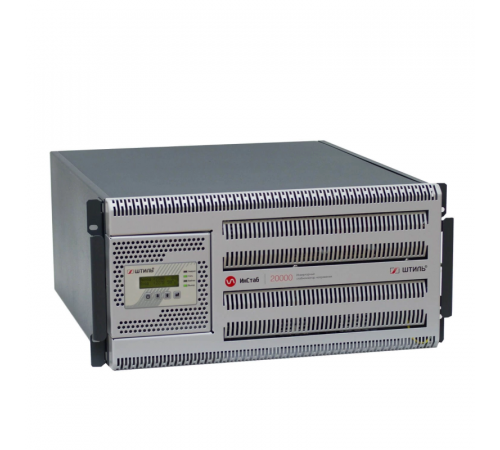

• горизонтально в 19-дюймовые направляющие стоечных шкафов.

Все необходимые крепежи для установки обоими способами входят в комплект поставки устройства.

При размещении в стойке рекомендуем дополнительно заказать специальный комплект для монтажа (узнать о нем подробнее можно на вкладке «Аксессуары»), который служит для горизонтальной поддержки и более удобной установки прибора.

При смене положения стабилизатора (вертикальное/горизонтальное) для более удобного просмотра его параметров можно также на 90° поворачивать панель управления.

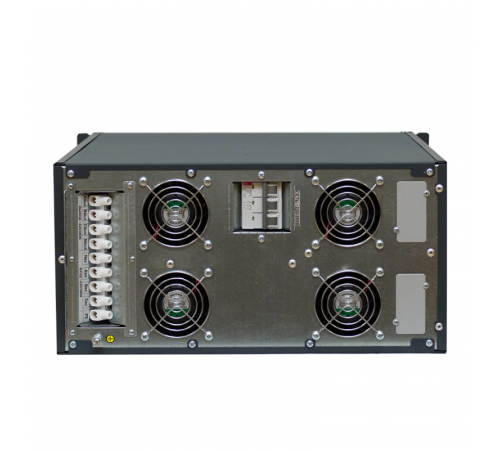

Для подключения к стабилизатору нагрузки и электропитания на задней панели предусмотрены клеммные колодки.

Индикация

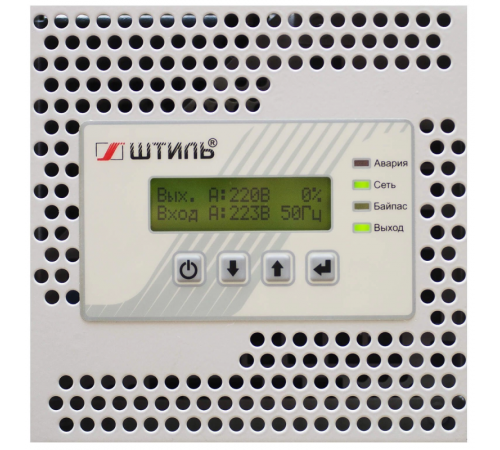

Контроль работы стабилизатора осуществляются с помощью современного ЖК-дисплея и четырех светодиодных индикаторов («Авария», «Сеть», «Байпас», «Выход»), расположенных на передней панели корпуса.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения по каждой фазе;
• частота входной сети;
• процент загрузки стабилизатора;
• активная и полная мощность подключенных электроприборов;
• режим работы;
• произошедшие аварии с указанием их причин.

На дисплее можно настроить: выходное напряжение стабилизатора (в диапазоне 220-240 В с шагом 5 В), его режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим включения («Автостарт» или «По кнопке»), верхнюю и нижнюю границу допустимого диапазона напряжения в ЭКО-режиме и другие параметры.

Защита

В Штиль ИнСтаб IS3320RT реализована расширенная электронная система защиты с автовосстановлением после коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

В качестве защиты от импульсных перенапряжений в стабилизаторе установлен варистор (2 кВ, 1/50 мкс). Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Электронный байпас, который по умолчанию работает в автоматическом режиме, позволяет принудительно переводить питание нагрузки на сеть, если стабилизатор выйдет из строя или произойдет его перегрузка. Режим байпаса можно изменить:

Средства мониторинга

В Штиль ИнСтаб IS3320RT поддерживает функционал для организации локального/дистанционного мониторинга. Для этого в стабилизатор в соответствующие слоты необходимо установить платы расширения, которые поддерживают следующие интерфейсы удаленного доступа:

• RS-232 и RS-485;
• mini-USB и USB;
• «сухие» контакты;
• Ethernet.

Мониторинг работы стабилизатора с установленными платами расширения осуществляется в web-интерфейсе или специальной программе «Shtyl Device Manager» (SDM). Платы не входят в стандартный комплект поставки, они заказываются дополнительно.
