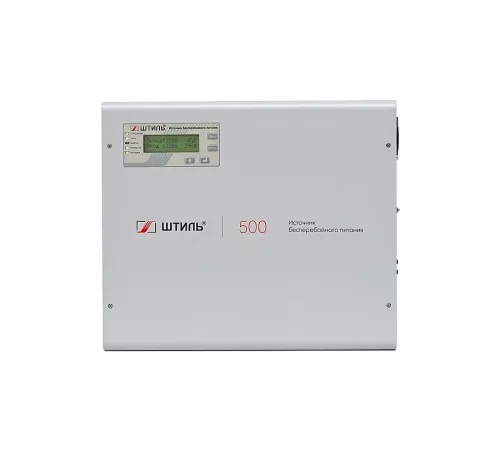

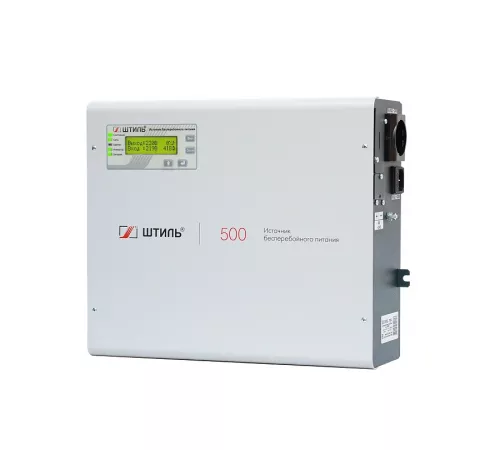

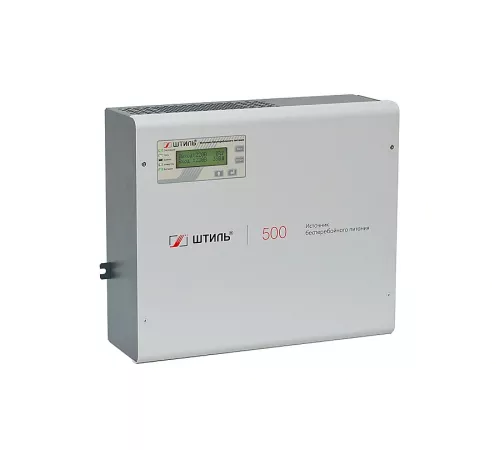

Штиль SW500SL ИБП (500 ВА)

Описание Штиль SW500SL

Штиль SW500SL Онлайн ИБП SW500SL применяется для обеспечения надежной защиты от перепадов и пропадания сетевого напряжения широкого класса однофазной нагрузки бытового или коммерческого назначения мощностью 500 ВА/400 Вт, например:

• отопительного и нагревательного оборудования;
• насосного оборудования;
• систем водоснабжения и очистки воды;
• систем безопасности и пожаротушения;
• других бытовых приборов небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500SL отлично функционирует в связке с дизельгенераторными установками.

ИБП SW500SL работает по принципу двойного преобразования электроэнергии, что позволяет устройству:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением.

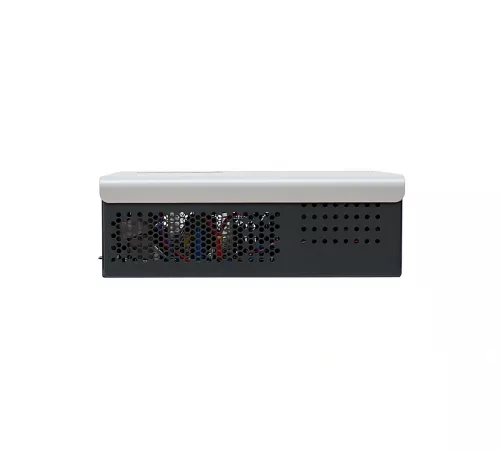

Устройство обладает конвекционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.

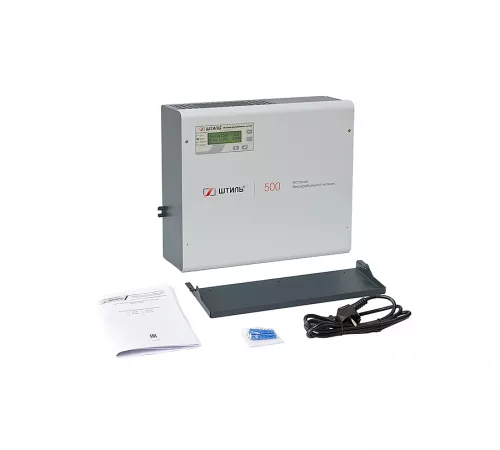

Модель SW500SL крепится на стену с помощью специального кронштейна на задней панели ИБП. Все детали для крепления входят в комплект поставки устройства.

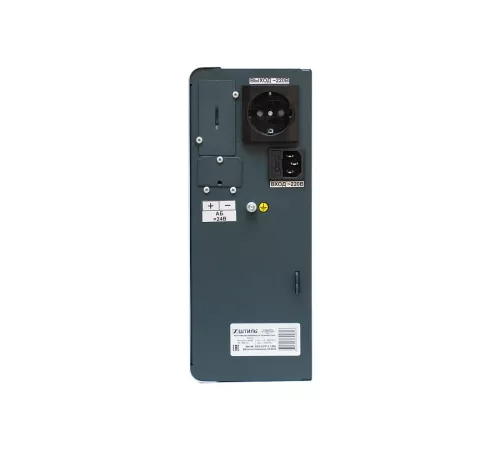

Для подключения нагрузки на правой боковой панели устройства предусмотрена евророзетка, для сети – разъем С14.

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 10 минут. К ИБП также можно подключить внешний батарейный модуль BM-24-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 35 мин (при 100% загрузке).

В SW500SL применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

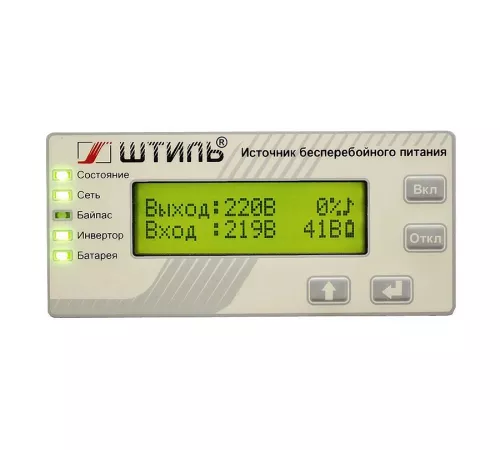

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства и возникновение аварий;
• «Сеть» – состояние сети;
• «Байпас» – работа через байпас/ЭКО-режим;
• «Инвертор» – работе инвертора;
• «Батарея» – состояние батарей.

На ЖК-дисплее можно просматривать следующую информацию:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активную и полную мощность нагрузки;
• аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

SW500SL обладает современной электронной защитой от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Кроме того, у SW500SL присутствует аварийная защита от любой неисправности. При её срабатывании нагрузка отключается или безразрывно через встроенный байпас переводится на сеть.

В ИБП можно установить плату расширения интерфейсов для организации локального/удаленного мониторинга работы. В ассортименте представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.).

Контролировать работу ИБП с установленной платой можно через веб-браузер или программу Shtyl Device Manager (SDM).

Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.

Особенности Штиль SW500SL

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,8;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
• бесшумная работа.
• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 10 минут (при 100% нагрузке);
• увеличение времени резервного питания нагрузки до 35 мин (при 100% загрузке) за счёт подключения внешнего батарейного модуля BM-24-18;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• большой ассортимент дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
