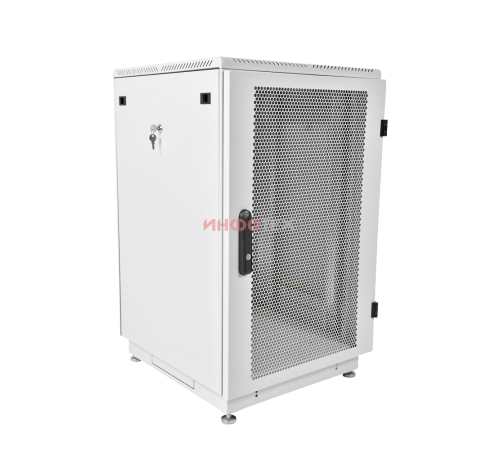

ЦМО ШТК-М-30.6.10-44АА Шкаф серверный

Описание ЦМО ШТК-М-30.6.10-44АА

ЦМО ШТК-М-30.6.10-44АА Шкаф серверный напольный 30U (600 x 1000) дверь перфорированная 2 шт.

Шкаф телеккомуникационный ШТК-М предназначен для размещения телекоммуникационного оборудования, организации центров хранения и обработки данных. Класс защиты – IP20.
Шкаф имеет разборную каркасную конструкцию. Лёгок в сборке. Состоит из основания, крыши и двух сварных рам, соединённых комплектом швеллеров. На боковых элементах рамы выполнена дополнительная перфорация под закладные гайки. Стандартно шкафы комплектуются задней металлической стенкой и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом или дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18–36U дверь фиксируется усиленным точечным замком, в 42–48U – ригельным. Двери имеют как правую, так и левую навеску, угол открытия 180 °. Усиленная конструкция допускает распределённую статическую нагрузку до 1200 кг.

В крышу и основание шкафов глубиной 600 мм возможна установка до трёх вентиляторных модулей серии R-FAN, шкафов глубиной 800 мм – четырёх, а шкафов глубиной 1000 и 1200 мм – шести. Также в этих элементах имеется дополнительная перфорация и отверстия под кабельный ввод 212 × 110 мм и/или 422 × 55 мм с возможностью установки щёточных вводов серии КВ-Щ. Предусмотрена установка винтовых опор (ножек) позволяющих компенсировать неровности пола (входят в комплект поставки). Возможна установка поворотных роликов различной нагрузочной способности (в комплект поставки не входят).

Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырёх сторон: через боковые легкосъёмные стенки, переднюю и заднюю двери.
В базовой комплектации шкаф имеет четыре оцинкованные вертикальные направляющие, регулируемые по глубине. Предусмотрена система заземления (провода для заземления всех деталей шкафа входят в комплект поставки).
Покрытие – краска полимерно-порошковая, шагрень с предварительным фосфатированием.
Шкафы поставляются в разобранном виде и компактно упаковываются в три транспортных места.

Особенности ЦМО ШТК-М-30.6.10-44АА

•  Новая конструкция рам с полузамкнутым профилем позволила увеличить несущую способность шкафа до 1200 кг. Также благодаря ей шкафы соединяются между собой без дополнительных крепёжных элементов. Внутренняя поверхность рам по вертикали получила перфорацию, создающую дополнительное монтажное пространство для установки органайзеров, шин заземления и прочих аксессуаров.
•  Габаритная ширина шкафов теперь составляет 598 и 798 мм. Расширен перечень доступных типоразмеров шкафа по глубине до 1200 мм. Эти изменения позволяют использовать ШТК-М в качестве серверных шкафов при построении ЦОД.
•  Основание изделия выведено в размер с рамой – каркас шкафа обрёл монолитную целостность.
•  Горизонтальные монтажные швеллеры унифицированы. В комплекте шкафа поставляются швеллеры единого типа, что упрощает сборку.
•  Вертикальные юнитовые направляющие получили опору на основание, благодаря чему повысилась их несущая способность. Вертикальные юнитовые направляющие для шкафов шириной 800 мм стали цельными, без дополнительных проставок, – их монтаж стал ещё удобнее. Также в них предусмотрены окна под установку аксессуаров, создающие дополнительное монтажное пространство.
•  Применение запрессованных резьбовых элементов существенно упростило сборку каркаса.
•  Установка стенок в шкаф теперь не требует монтажа дополнительных элементов. Шкафы глубиной 1000 и 1200 мм получили сдвоенные по горизонтали боковые стенки. Это значительно облегчает их установку в шкаф и его последующее обслуживание.
•  Новая конструкция двери со стеклом обеспечивает единый заземляющий контур и отсутствие зазора между крышей/основанием и дверью.
