ЦМО ШТК-М-33.6.8-44АА Шкаф телекоммуникационный

Описание ЦМО ШТК-М-33.6.8-44АА

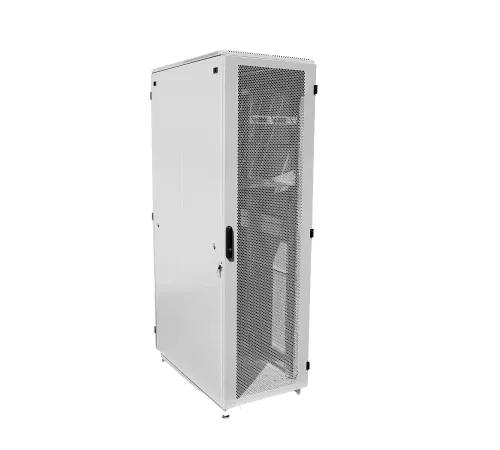

ЦМО ШТК-М-33.6.8-44АА Напольный шкаф серии ШТК-М предназначен для размещения активного и пассивного телекоммуникационного оборудования, в офисных и закрытых промышленных помещениях. Класс защиты IP20.

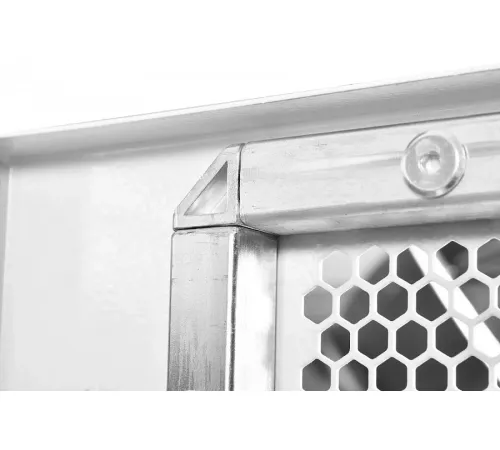

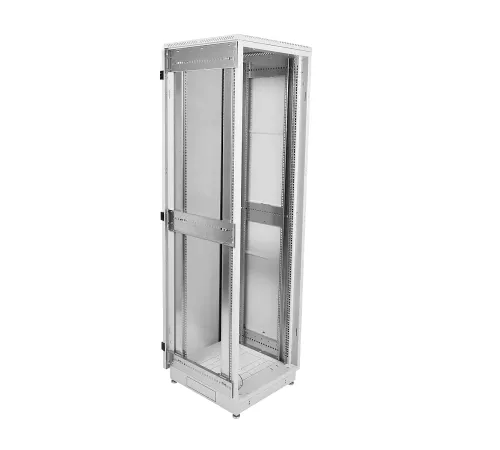

Шкаф имеет разборную каркасную конструкцию.  Состоит из  основания, крыши и двух сварных рам, соединенных комплектом швеллеров (сталь 2мм.). Легок в сборке. За счет элементов крепления каркас шкафа имеет повышенную жесткость, в зависимости от модификации возможна распределенная нагрузка до 890 кг. ШТК-М комплектуется усиленными боковыми стенками. Стенки надежно фиксируются пластиковыми защелками и точечными замками.

Стандартно шкафы комплектуются задней металлической стенкой, и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18-38U, дверь фиксируется усиленным точечным замком, 42-47U ригельным.  Двери имеют как правую, так и левую навеску.

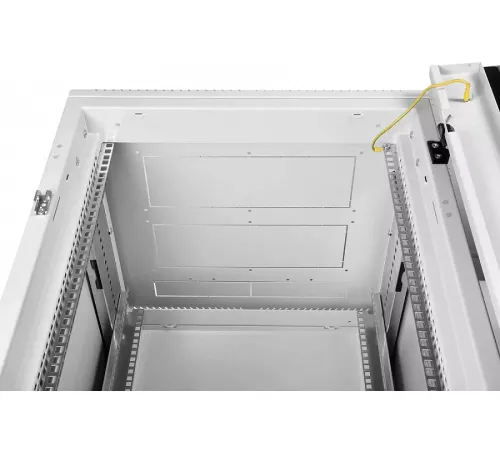

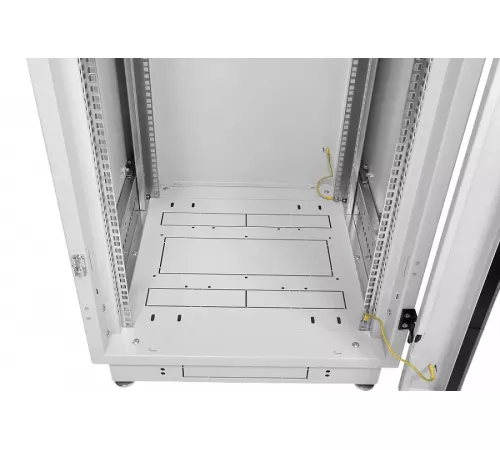

В шкафах предусмотрены места для установки вентиляторных модулей серии R-FAN. Для установки модуля демонтируется заглушка в крыше либо основании шкафа, и модуль надежно фиксируется винтами. В основание или крышу ШТК-М глубиной 600-800 мм возможна установка двух вентиляторных модулей, в шкафы глубиной 1000 мм - трех модулей. Крыша имеет дополнительную перфорацию и заглушенные отверстия под кабельные вводы - 55х420 мм, в них предусмотрена установка комплекта щеточного ввода КВ-Щ-55.420А либо двух комплектов КВ-Щ-55.210А.  Основание шкафа имеет такие же заглушенные отверстия под кабельные вводы - 55х420 мм, в которые устанавливается комплекта щеточного ввода КВ-Щ-55.420А либо двух комплектов щеточного ввода КВ-Щ-55.210А, а на боковых поверхностях  основания (кроме фасада) - три кабельных ввода  размером 250х62 мм (установка щеточного ввода не предусмотрена). В основание шкафа установлены винтовых опор (ножек) позволяющих компенсировать неровности пола. Возможна установка поворотных роликов различной нагрузочной способности (в комплект поставки не входят).

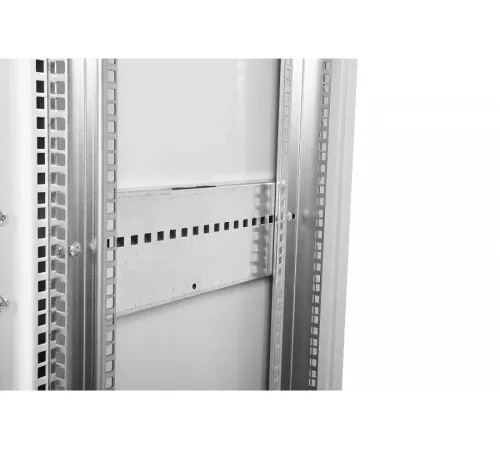

Доступ для монтажа, коммутации и обслуживания  оборудования возможен с четырех сторон, через боковые легкосъемные стенки, переднюю и заднюю двери. Шкаф имеет 4 оцинкованные вертикальные направляющие, регулируемые  по глубине.  Система заземления входит в стандартную комплектацию. В ШТК-М шириной 800 мм. предусмотрено дополнительное пространство для организации коммутационного кабеля. Шкафы поставляются разобранными, в компактной упаковке. ШТК-М высотой 18-27U упакованы в два транспортных места, 33-47U в три места.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Шкаф выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)".

Особенности ЦМО ШТК-М-33.6.8-44АА

• Глубина — 800 мм.
• Полезная глубина — 655 мм.
• Высота — 33 U (1625 мм).
• Ширина — 600 мм.
• Распределенная статическая нагрузка — 450 кг.
• Угол открывания дверей 180°.
• Универсальная навеска дверей.
• Дополнительная перфорация в крыше.
• Две ниши для вентиляторного блока в крыше.
• Две ниши для вентиляторного блока в основании.
• Два кабельных ввода 422×55 мм в крыше.
• Два кабельных ввода 422×55 мм в основании.
• Три кабельных ввода 290×62 мм в основании.
• Система заземления.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

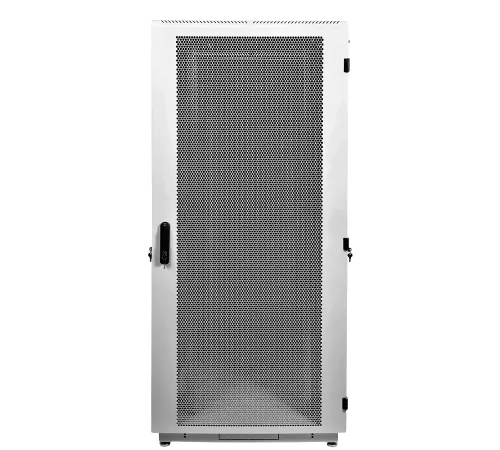

Дверь	передняя: листовая сталь с перфорацией задняя: листовая сталь с перфорацией
Площадь перфорации двери	59 %
Общая площадь перфорированной поверхности	67 %
Цвет	светло-серый, RAL 7035
Максимально допустимая распределенная нагрузка	450 кг
Толщина стали	до 2 мм
Защита	IP20
Угол открытия дверей	180º
Высота в юнитах	33 U
Высота	1625 мм
Ширина	600 мм
Глубина/полезная глубина	800/655 мм
Вес изделия	94.32 кг

Комплект поставки

Крыша	1 шт.
Основание	1 шт.
Рама боковая	2 шт.
Швеллер верхний	2 шт.
Швеллер нижний	2 шт.
Стенка боковая	2 шт.
Вертикальная направляющая	4 шт.
Дверь	1 шт.
Краткое руководство	1 шт.
