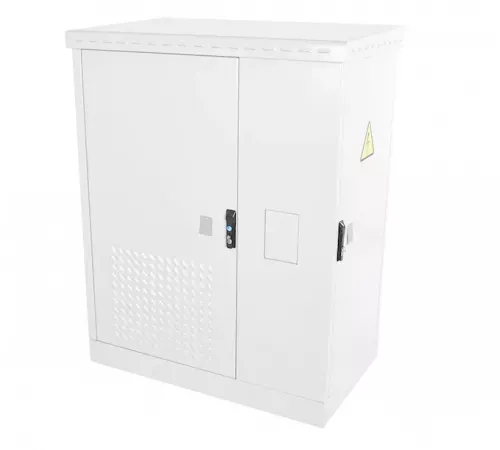

ЦМО ШТВ-2-12.10.6-43А3 Шкаф уличный всепогодный

Описание ЦМО ШТВ-2-12.10.6-43А3

ЦМО ШТВ-2-12.10.6-43А3 Шкаф уличный всепогодный предназначен для размещения активного и пассивного телекоммуникационного оборудования. Оболочка изделия обрабатывается методом холодного цинкования, т.е. покрывается слоем цинковой грунтовки. Благодаря чему увеличивается срок ее эксплуатации. Оборудование надёжно защищено от неблагоприятных факторов окружающей среды и несанкционированного доступа. С помощью входящих в комплект вентиляторов и нагревателей внутри шкафа в любое время года автоматически поддерживается заданная температура.

Корпус шкафа изготовлен из листовой стали толщиной до 2мм., внутри покрыт фольгированным термоизоляционным материалом толщиной 10мм. Крыша шкафа вентилируемая, съёмная с небольшим уклоном и системой «антикапля», что не позволяет воде скапливаться на шкафу и отводит воду без попаданий её на уплотнитель, чем защищает от примерзании двери при отрицательных температурах. Под крышей установлены транспортировочные уши удобства перемещения и монтажа. Цоколь шкафа высотой 100 мм, съёмный можно заменить на 300 мм либо 600 мм с окнами для доступа к кабелям (в комплект поставки не входит).

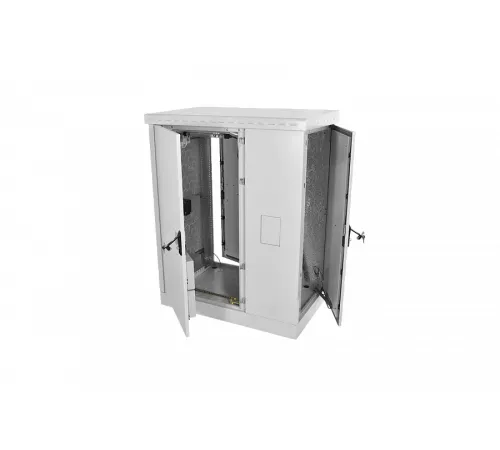

Телекоммуникационный отсек стандартно комплектуется двумя парами вертикальных направляющих 19”, две DIN-рейки и два воздушных фильтра. Доступ в отсек через переднюю вентилируемую и заднюю двери. Вместо задней двери возможна установка стенки (в комплект поставки не входит). Двери с пенорезиновым уплотнителем. запираются ригельными замками и подготовлены для установки дополнительного сувальдного замка (в комплект поставки не входит). Вентиляция отсека осуществляется через крышу и переднюю вентилируемую дверь. При необходимости отсек делится на телекоммуникационный и акуммуляторный с ипользованием разделительной полки (в комплект поставки не входит). Кабельные вводы защищены заглушками с уплотнителем расположены основании и на перегородке отделяющей электротехнический отсек.
Электротехнический отсек расположен в боковой части шкафа, доступ к оборудованию возможен через дверь с пенорезиновым уплотнителем. Дверь фиксируются ригельным замком и подготовлена для установки дополнительного сувальдного замка (в комплект поставки не входит).
Отсек укомплектован оцинкованной монтажной панелью и оборудован лючком для подключения электрогенератора.
Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Предусмотрен широкий ряд аксессуаров для установки и коммутации оборудования.
Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку терморегулятора и вентиляторного модуля серии R-FAN. При активном тепловыделении оборудования возможна установка дополнительного вентилятора вместо фильтрующего элемента передней двери. Возможна организация кондиционирования.
Конструкция шкафов данной серии зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации на данных условиях. Шкафы поставляются собранными на деревянных поддонах.
Вид климатического исполнения УХЛ1 по ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от минус 50 С до плюс 45 С и относительной влажности не более 80% при 20 С.
Cтепень защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.
