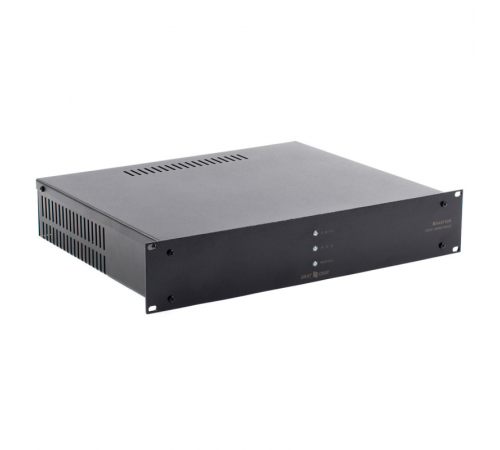

Описание Bastion СКАТ-1200И7 Rack
Bastion СКАТ-1200И7 Rack Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы. Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД. Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи. Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.
Bastion СКАТ-1200И7 Rack обеспечивает:
- питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»
- автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы
- контроль наличия АКБ
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы
- защиту АКБ от глубокого разряда
- защиту от переполюсовки клемм АКБ посредством предохранителя
- электронную защиту от короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту нагрузки от аварии источника
- выдачу информационных диагностических сообщений с помощью световых индикаторов
- выдачу информационных сообщений “Переход на резерв”, “Наличие АКБ”, “Наличие выходного напряжения” посредством выходов “открытый коллектор” и “Уровень напряжения АКБ” (аналоговый выход)
- автоматическое восстановление работоспособности источника при кратковременном замыкании контактов «холодный пуск» и подключении исправной и заряженной АКБ в режиме «Резерв»
- повышенную надежность за счет использования двух независимых АКБ – основной (АКБ1) и дополнительной (АКБ2)

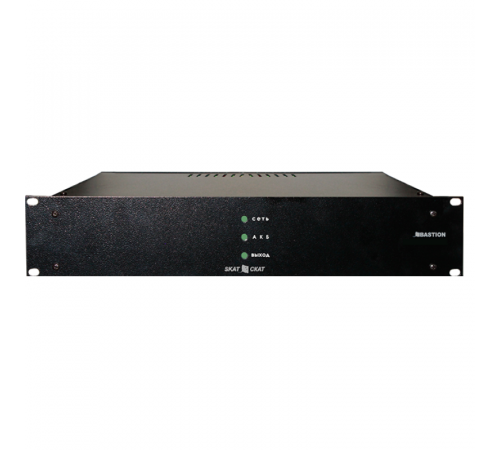

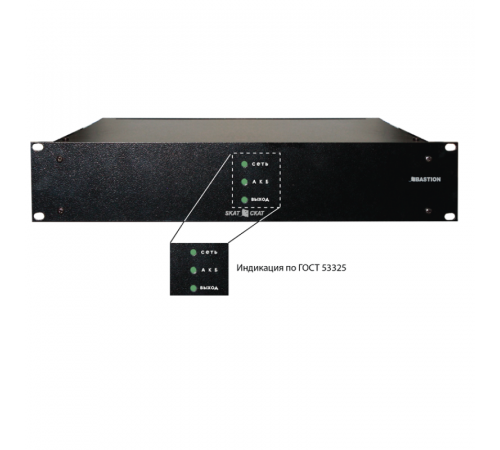

- световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
- световую индикацию наличия АКБ.
Комплект поставки
| Источник питания | 1 шт. |
| Документация | 1 шт. |
Технические характеристики
| Общие | ||
| Напряжение питающейсети ~220 В, частотой 50±1 Гц с пределами изменения, В | 170...250 | |
| Выходное напряжение постоянного тока, В | при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» | 12,5...14,0 |
| при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» | 9,5...12,6 | |
| Напряжение заряда АКБ при наличии сетевого напряжения | 13,5...14,0 | |
| Ток заряда АКБ, А | 0,45…0,65 | |
| Номинальный ток нагрузки, A, не более | при наличии сети ~220 В, режим «ОСНОВНОЙ» | 0…4,0* |
| при наличии сети ~220 В, режим «ОСНОВНОЙ» | 4,5 | |
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (10 сек.), А, не более | 4,5 | |
| ВНИМАНИЕ! При наличии сети длительное потребление тока более 4,0А недопустимо |
||
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,5…11 | |
| ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. |
||
| Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более | 50 | |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 14,0 | |
| Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более | 100 | |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||

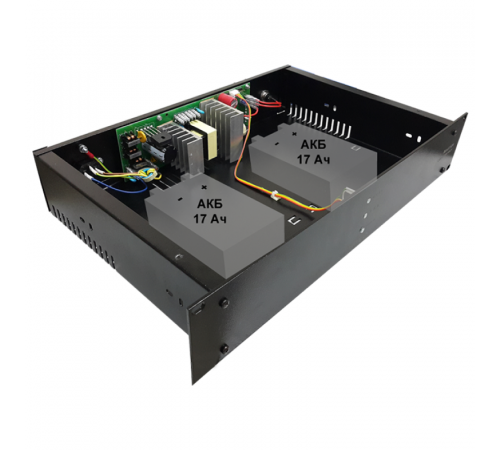

| Рекомендуемая емкость АКБ, Ач | внутренняя АКБ, шт. х Ач | 1х17 или 2х17 |
| внешняя АКБ, шт. х Ач | 1х7—1х40 | |
| Количество АКБ, шт. | 1 или 2 | |
| Характеристика информационного выхода «НАЛИЧИЕ СЕТИ» (при наличии сетевого напряжения клеммы замкнуты, в противном случае – разомкнуты) | напряжение, В, не более |
60 |
| ток, мА, не более | 60 | |
| Сечение провода, зажимаемого в клеммах колодок, мм2 | 2,5 | |
| Диапазон рабочих температур, °С | -10…+40 | |
| Относительная влажность воздуха при 25 °С, %, не более | 95 | |
| ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |
| Габаритные размеры ШхГхВ, не более, мм | без упаковки | 446х414х88 |
| в упаковке | 525х455х97 | |
| Масса, НЕТТО (БРУТТО), кг, не более | 2,5 (3,9) | |
| Гарантия | 5 лет | |
