- Код товара27108
- Артикул13358
- ПроизводителиБастион
- НаличиеПо запросу
Описание Bastion СКАТ-2400И7 Rack

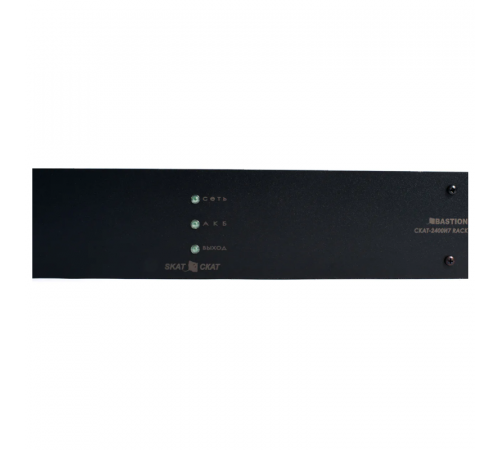

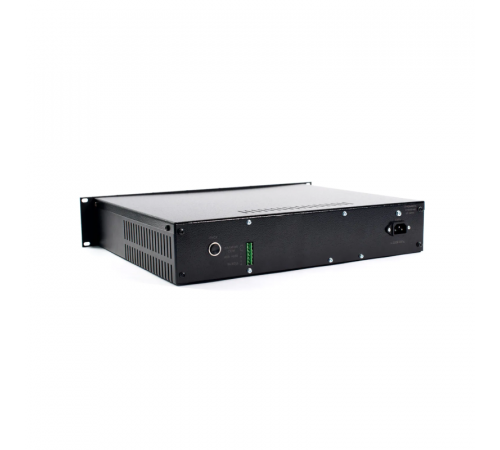

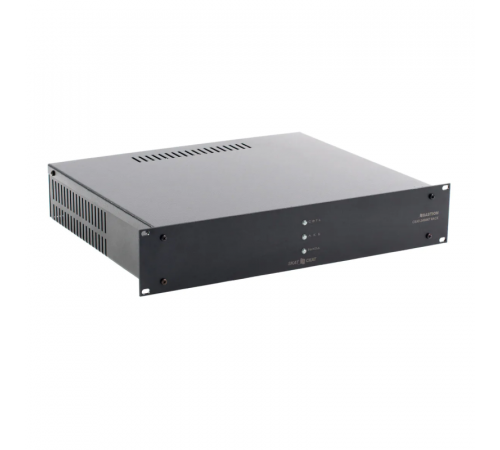

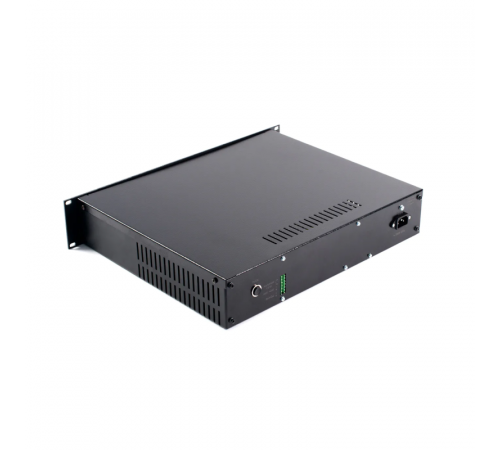

Bastion СКАТ-2400И7 Rack Источник бесперебойного питания 24 В, 4,5 А. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора «Сеть», «АКБ», «Выход» и 1 информационный выход в формате «сухие контакты реле» — «Наличие сети». Защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск. Корпус под шкаф 19", высота 2U. Корпус под 2 АКБ 7—17 Ач (внутренние), возможность подключения 2-х внешних АКБ до 40 Ач
Передовые технологии и опыт мы собрали в одном приборе. Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД. Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи. Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.
Особенности Bastion СКАТ-2400И7 Rack
- питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения)
- световую индикацию режимов работы светодиодными индикаторами зеленого цвета свечения
- автоматический переход на резервное питание от внешней или внутренней аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
- оптимальный заряд АКБ при наличии напряжения сети
- ограничение степени разряда АКБ при отсутствии сети
- защиту изделия от кратковременных замыканий в нагрузке, при коротком замыкании изделие отключает нагрузку, контролирует устранение короткого замыкания
- автоматическое восстановление выходного напряжения не позднее, чем через 1 минуту после устранения причины замыкания
- защиту нагрузки от неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии
- защиту изделия от неправильного подключения клемм АКБ
- формирование выходного сигнала «НАЛИЧИЕ СЕТИ» замыкающим контактом полупроводникового реле, при наличии сетевого напряжения контакт реле замкнут, в противном случае – разомкнут

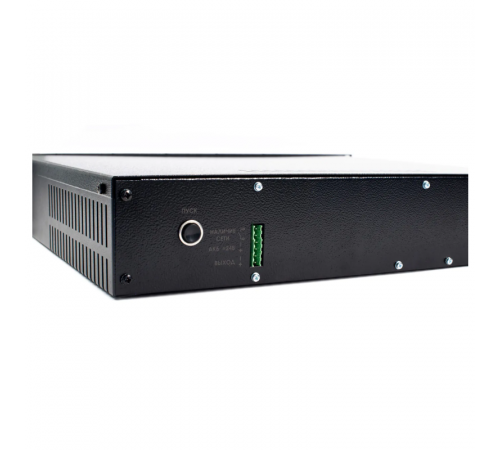

- функцию «холодный запуск», обеспечивающую восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения кратковременным нажатием на кнопку «ПУСК».

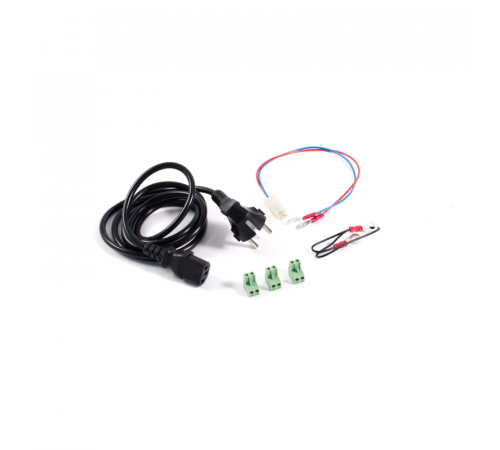

Комплект поставки
| ИБП | 1 шт. |
| Перемычки АКБ и кабель для внутренней АКБ в комплекте | 1 шт. |
| Сетевой шнур питания | 1 шт. |
| Сетевой шнур питания | 1 комплект |
| Комплект кронштейнов с крепежом для установки в 19” стойку (шкаф) | 1 комплект |
| Комплект крепежа | 1 комплект |
| Документация | 1 шт. |
Технические характеристики
| Общие | ||
| Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В | 170...250 | |
| Выходное напряжение постоянного тока, В | при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» | 26,0...28,0 |
| при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» |
20,0...28,0 | |
| Напряжение заряда АКБ при наличии сетевого напряжения | 27,0...28,0 | |
| Ток заряда АКБ, А | 0,45…0,65 | |
| Номинальный ток нагрузки, A, не более | при наличии сети ~220 В, режим «ОСНОВНОЙ» |
0…4,0* |
| при наличии сети ~220 В, режим «ОСНОВНОЙ» |
4,5 | |
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (10 сек.), А, не более | 4,5 | |
| ВНИМАНИЕ! При наличии сети длительное потребление тока более 4,0А недопустимо |
||
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 21,0…22.0 | |
| ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. |
||
| Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более | 50 | |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 14,0 | |
| Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более | 100 | |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| Рекомендуемая емкость АКБ, Ач | внутренняя АКБ, шт. х Ач | 2х17 |
| внешняя АКБ, шт. х Ач | 2х7—2х40 | |
| Количество АКБ, шт. | 2 | |
| Характеристика информационного выхода «НАЛИЧИЕ СЕТИ» (при наличии сетевого напряжения клеммы замкнуты, в противном случае – разомкнуты) | напряжение, В, не более |
60 |
| ток, мА, не более | 60 | |
| Сечение провода, зажимаемого в клеммах колодок, мм2 | 2,5 | |
| Диапазон рабочих температур, °С | -10…+40 | |
| Относительная влажность воздуха при 25 °С, %, не более | 95 | |
| ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||
| Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |
| Габаритные размеры ШхГхВ, не более, мм | без упаковки | 446х414х88*** |
| в упаковке | 525х455х97 | |
| Масса, НЕТТО (БРУТТО), кг, не более | 2,6 (3,9) | |
| Гарантия | 5 лет | |
