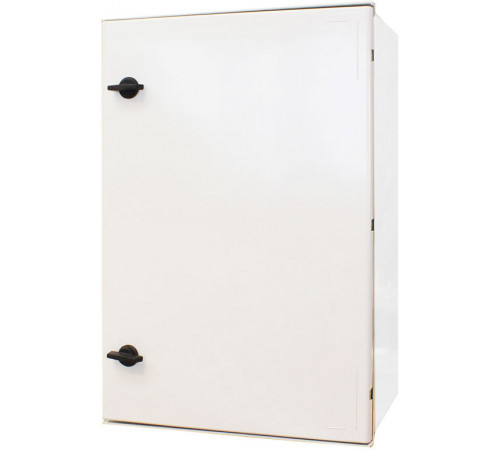

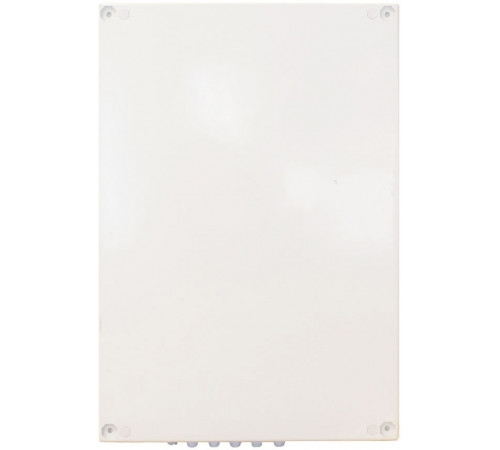

OSNOVO OSP-46TB1 Уличная станция в пластиковом шкафу

Описание OSNOVO OSP-46TB1

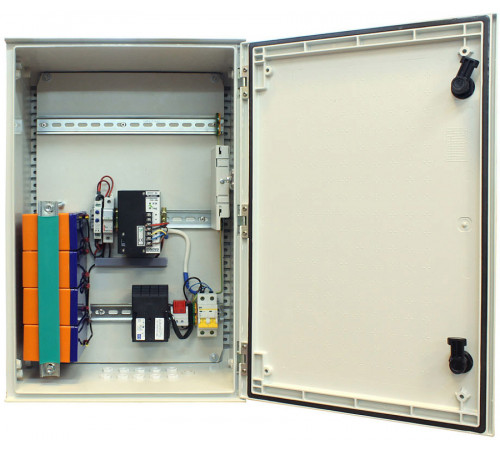

OSNOVO OSP-46TB1 Термошкаф OSP-46TB1 предназначен для уличной установки и защиты электрооборудования от окружающей среды. Станция состоит из шкафа (радиопрозрачной конструкции из армированного стеклопластика), оптического кросса — разъемного соединения для коммутации оптоволоконного кабеля с оборудованием, комплекта встроенных устройств:

• Автоматического 2-фазнного выключателя (10 A), обесточивающего станцию при перегрузке или КЗ.
• Промышленного адаптера DC 48 В, обеспечивающего основным питанием встраиваемые устройства общей мощностью до 240 Вт.
• Системой обогрева, состоящей из универсального конвективного обогревателя и термостата (Н-З, до +15 ºС), поддерживающими положительную температуру внутри шкафа.
• Блока из четырех свинцово-кислотных батарей 12 В емкостью 7 А·ч (общ U 48 В), обеспечивающих резервное питание. От глубокой разрядки аккумуляторные батареи защищает реле контроля напряжения (40–80 В, 10A), от перегрузок и КЗ — плавкие вставки с держателем на DIN-рейку.

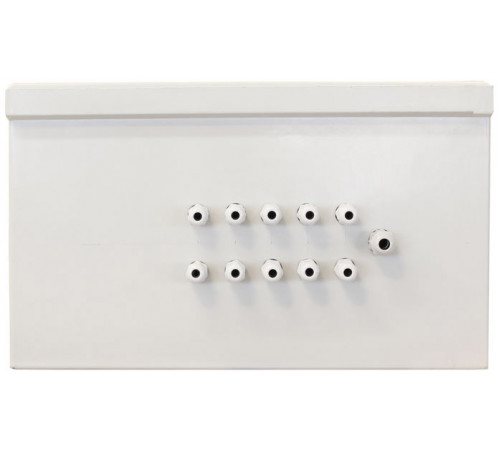

Термошкаф адаптирован для всепогодной уличной работы: стойкий к УФ-лучам корпус защищен от влаги и пыли по стандарту IP66, от механических повреждений — по стандарту IK10, герметичность подвода кабелей обеспечивает комплект гермовводов обеспечивает, рабочие температуры среды — -40 ºС... +50 ºС. С учетом обогрева максимальная потребляемая мощность — 540 Вт. Участки на din-рейках, свободные для монтажа устройств: на верхней — 340 мм, средней – 60 мм, нижней — 60 мм. Габариты — 400×600×210 мм.

Особенности OSNOVO OSP-46TB1

• Ложемент на восемь КДЗС60.
• Модуль на два SC-порта.
• Два оптических одномодовых пигтейла (SC 0.9 мм, 1.5 м).
• Габариты: 183×113×22 мм.

Комплект поставки

Уличная станция	1 шт.
Набор гермовводов	1 шт.
Ключ от монтажного шкафа	1 шт.
Набор для оптического кросса	1 шт.
DIN-рейка 7.5×35 мм, 1.6 м.	1 шт.
Шина для внутреннего монтажа, 210 мм.	1 шт.
Документация	1 шт.
