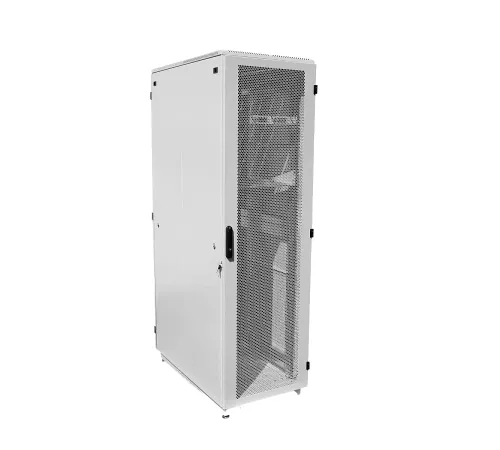

ЦМО ШТК-М-33.6.8-4ААА Шкаф телекоммуникационный

Описание ЦМО ШТК-М-33.6.8-4ААА

ЦМО ШТК-М-33.6.8-4ААА Напольный шкаф серии ШТК-М предназначен для размещения активного и пассивного телекоммуникационного оборудования, в офисных и закрытых промышленных помещениях. Класс защиты IP20.

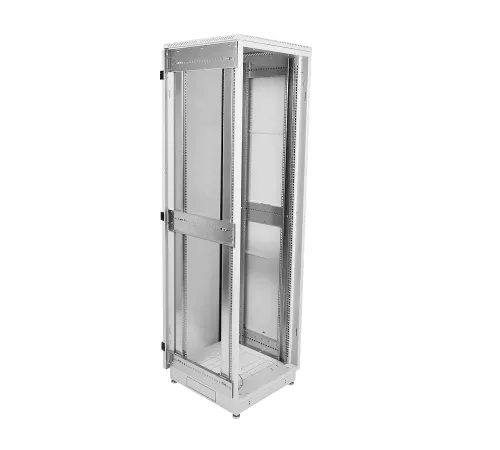

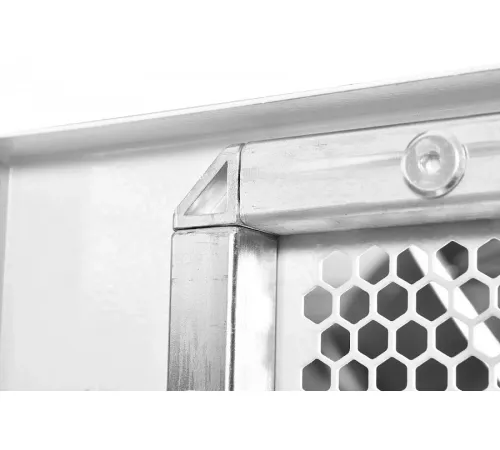

Шкаф имеет разборную каркасную конструкцию.  Состоит из  основания, крыши и двух сварных рам, соединенных комплектом швеллеров (сталь 2мм.). Легок в сборке. За счет элементов крепления каркас шкафа имеет повышенную жесткость, в зависимости от модификации возможна распределенная нагрузка до 890 кг. ШТК-М комплектуется усиленными боковыми стенками. Стенки надежно фиксируются пластиковыми защелками и точечными замками.

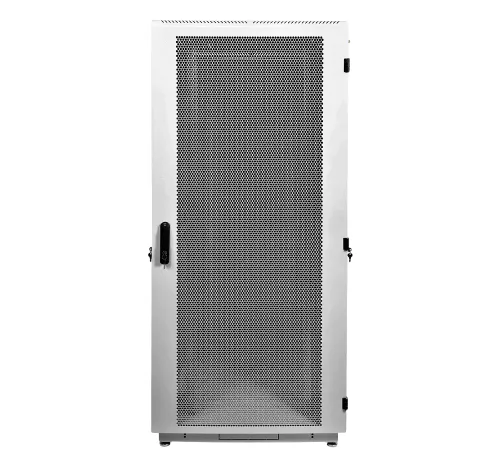

Стандартно шкафы комплектуются задней металлической стенкой, и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18-38U, дверь фиксируется усиленным точечным замком, 42-47U ригельным.  Двери имеют как правую, так и левую навеску.

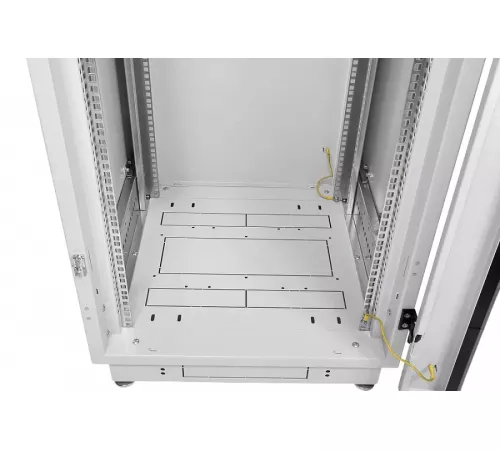

В шкафах предусмотрены места для установки вентиляторных модулей серии R-FAN. Для установки модуля демонтируется заглушка в крыше либо основании шкафа, и модуль надежно фиксируется винтами. В основание или крышу ШТК-М глубиной 600-800 мм возможна установка двух вентиляторных модулей, в шкафы глубиной 1000 мм - трех модулей. Крыша имеет дополнительную перфорацию и заглушенные отверстия под кабельные вводы - 55х420 мм, в них предусмотрена установка комплекта щеточного ввода КВ-Щ-55.420А либо двух комплектов КВ-Щ-55.210А.  Основание шкафа имеет такие же заглушенные отверстия под кабельные вводы - 55х420 мм, в которые устанавливается комплекта щеточного ввода КВ-Щ-55.420А либо двух комплектов щеточного ввода КВ-Щ-55.210А, а на боковых поверхностях  основания (кроме фасада) - три кабельных ввода  размером 250х62 мм (установка щеточного ввода не предусмотрена). В основание шкафа установлены винтовых опор (ножек) позволяющих компенсировать неровности пола. Возможна установка поворотных роликов различной нагрузочной способности (в комплект поставки не входят).

Шкаф поставляется с четырьмя винтовыми опорами, компенсирующими неровности пола. Общая площадь перфорации — 67 %. Листовые детали покрыты полимерной порошковой предварительно фосфатированной шагреневой краской светло-серого RAL 7035 цвета, направляющие и швеллеры оцинкованы. Размер шкафа — 600×800×1625 мм, вес — 97.92 кг.

Особенности ЦМО ШТК-М-33.6.8-4ААА

• Высота — 33 U (1625 мм).
• Ширина — 600 мм.
• Глубина — 800 мм.
• Полезная глубина — 655 мм.
• Допустимая распределенная статическая нагрузка — 450 кг.
• Точечные замки.
• Угол открывания двери 180°.

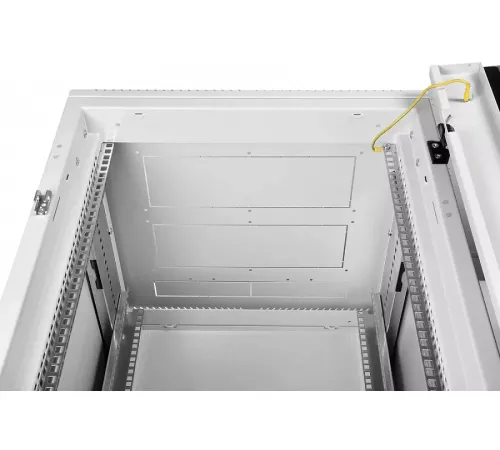

• Дополнительная перфорация в крыше.
• Два посадочных места для вентиляторного блока в крыше.
• Два посадочных места для вентиляторного блока в основании.
• Два кабельных ввода 422×55 мм (для щеточного) в крыше.
• Два кабельных ввода 422×55 мм (для щеточного) в основании.
• Три кабельных ввода 290×62 мм по бокам основания.
• Контур заземления.

Комплект поставки

Крыша	1 шт.
Основание	1 шт.
Рама боковая	2 шт.
Швеллер верхний	2 шт.
Швеллер нижний	2 шт.
Стенка боковая	2 шт.

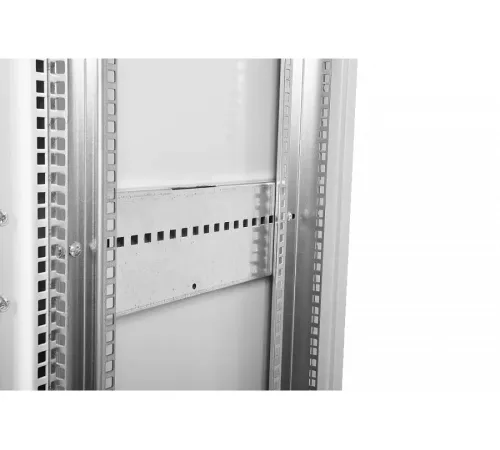

Вертикальная направляющая	4 шт.
Дверь	1 шт.
Краткое руководство	1 шт.
